Принцип работы электронного штангенциркуля

Измерительные линейки, штангенинструмент и микрометрические инструменты

Измерительные линейки

Измерительные линейки (рис. 1.7) относятся к штриховым мерам и предназначены для измерения размеров изделий 14. 18 квалитетов точности прямым методом.

Они предназначены для измерений высот, длин, диаметров, глубин в различных отраслях промышленности, в том числе и в машиностроении. Их основное преимущество — простота конструкции, низкая стоимость, надежность и простота в измерении. Измерение производят прикладыванием линейки к измеряемому объекту, чаще всего совмещая нулевой штрих линейки с краем детали. Отсчет по шкале на другом краю детали дает искомый результат измерения. Но это не обязательно. Так, например, при измерении диаметра отверстия снимаются два показания: с одной стороны отверстия и с другой. Вычитая из большего значения меньшее, получаем размер диаметра.

Конструкции линеек однотипны. Они представляют собой металлическую полосу шириной 20. 40 мм и толщиной 0,5. 1,0 мм, на широкой поверхности которой нанесены деления. Линейки изготавливают с одной или двумя шкалами, с верхними пределами измерений 150, 300, 500 и 1 000 мм и ценой деления 0,5 или 1 мм. Линейки с ценой деления 1 мм могут иметь на длине 50 мм от начала шкалы полумиллиметровые деления.

Рис. 1.7. Линейки металлические

Допускаемые отклонения действительной общей длины шкалы линеек от номинального значения находятся в пределах +(0,10. 0,20) мм в зависимости от общей длины шкалы, а отдельных подразделений— не более ±(0,05. 0,10) мм.

Поверку (калибровку) линеек, т. е. определение погрешности нанесения штрихов, производят по образцовым измерительным линейкам, которые называются штриховыми мерами. Погрешность такого сравнения не превышает 0,01 мм.

Штангенинструмент

Предназначен для абсолютных измерений линейных размеров наружных и внутренних поверхностей, а также для воспроизведения размеров при разметке деталей.

К нему относятся штангенциркули (рис. 1.8), штангенглубино- меры и штангенрейсмасы.

Основными частями штангенциркуля являются штанга-линейка с делениями шкалы 1 мм и перемещающаяся по линейке шкала-нониус 5. По штанге-линейке отсчитывают целое число миллиметров, а по нониусу— десятые и сотые доли миллиметра.

По основной линейке 1 с неподвижными губками 2 перемещается рамка 3 с подвижными измерительными губками. Для плавного перемещения рамки по штанге-линейке предусмотрено микрометрическое устройство 7, состоящее из хомутика, зажима и гайки микрометрической подачи. На подвижной рамке установлен стопорный винт 4. Для измерения глубины отверстий пазов и других внутренних элементов деталей используется линейка глубиномера 6.

Для отсчета с помощью нониуса сначала определяют по основной шкале целое число миллиметров перед нулевым делением нониуса. Затем добавляют к нему число долей по нониусу в соответствии с тем, какой штрих шкалы нониуса ближе к штриху основной шкалы (рис. 1.8, г).

Основные типы нониусов (I—IV) представлены на рис. 1.9.

Основными характеристиками нониуса являются величина отсчета по нониусу (цена деления нониуса) а и модуль нониуса у, которые определяются по следующим формулам:

где i — цена деления основной шкалы, мм; n — число делений нониуса; l — длина шкалы нониуса мм.

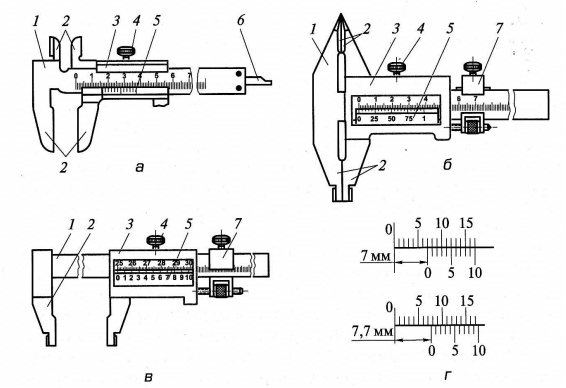

Рис. 1.8. Конструкция штангенциркулей:

а — типа ШЦ-1; б — типа ШЦ-П; в — типа ШЦ-Ш; г — отсчет по нониусу; 7 — штанга-линейка; 2 — измерительные губки; 3 — рамка; 4 — винт зажима рамки; 5 — нониус; 6 — линейка глубиномера; 7 — рамка микрометрической подачи

Наибольшее распространение получили нониусы с точностью отсчета 0,1; 0,05; 0,02 мм. Основные метрологические характеристики штангенинструментов, применяемых в машиностроении, представлены в табл. 1.2.

ГОСТ 166—89 предусматривает изготовление и использование трех типов штангенциркулей: ШЦ-1 с ценой деления 0,1 мм, ШЦ-П с ценой деления 0,05 мм и 0,1 мм, ШЦ-Ш с ценой деления 0,05 и 0,1 мм. Кроме того, на заводах применяют ранее изготовленные штангенциркули с ценой деления нониуса 0,02 мм, а также индикаторные штангенциркули с ценой деления индикатора 0,1; 0,05; 0,02 мм.

В штангу индикаторного штангенциркуля (рис. 1.10) вмонтирована зубчатая рейка 2, по которой перемещается зубчатое колесо 3 индикатора, закрепленного на рамке 1. Перемещение зубчатого колеса передается на стрелку индикатора, показывающую единицы, десятые и сотые доли миллиметра.

Для линейных измерений в последнее время применяют также штангенинструменты с электронным цифровым отсчетом (рис. 1.11). В этих приборах вдоль штанги также располагается многозначная мера, по которой отсчитывается величина перемещения подвижной рамки. В качестве многозначной меры используются фотоэлектрические или емкостные преобразователи. Большинство штангенинструментов с электронным отсчетным устройством имеют возможность представления результата измерения непосредственно на шкалу прибора либо на подключаемый к нему микропроцессор. Цена деления таких приборов составляет 0,01 мм.

Штангенглубиномеры (ГОСТ 162 — 90) (рис. 1.12) принципиально не отличаются от штангенциркулей и применяются для измерения глубины отверстий и пазов. Рабочими поверхностями штангенглубииомеров являются торцовая поверхность штанги-линейки 1 и база для измерений — нижняя поверхность основания 4. Для удобства отсчета результатов измерений, повышения точности и производительности контрольных операций в некоторых типах штангенглубииомеров вместо нониусной шкалы предусматривается установка индикатора часового типа с ценой деления 0,05 и 0,01 мм.

Штангенрейсмасы (ГОСТ 164—90) (рис. 1.13) являются основными измерительными инструментами для разметки деталей и определения их высоты. Они могут иметь дополнительный присоединительный узел для установки измерительных головок параллельно или перпендикулярно плоскости основания.

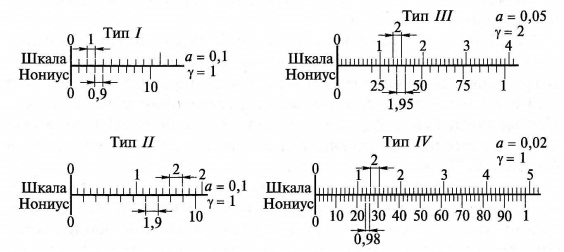

Рис. 1.9. Типы нониусов

Таблица 1.2. Основные метрологические характеристики штангенинструментов

Измерительное средство

Цена деления шкалы, мм

Диапазон показаний шкалы, мм

Пределы измерений инструмента, мм

Предельные погрешности инструмента, мкм

Содержание: Скрыть Открыть

Штангенциркуль – это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

• Передвижная рамка;
• Подвижные губки для определения внутреннего размера;
• Подвижные губки для определения наружного размера;
• Шкала нониуса;
• Штанга глубиномера;
• Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

В процессе измерения учтите следующие рекомендации:

• Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.
• Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
• Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
• Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
• Зафиксируйте нониус крепежным винтом.
• Определите целое число миллиметров по основной шкале.
• Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
• Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I — инструмент с 2-сторонним размещением губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК — оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I — односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II — оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III — односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ — электронный штангенциркуль с цифровой индикацией.

Техническое состояние и поверка штангенциркуля

Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

Действующие ГОСТы

Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

Нашлись у меня такие полезные вещи как микрометр и штангенциркуль. Штангенциркуль хотела купить, но как то не решалась, дорогие они, а тут нашла у себя в запасах! Правда надо ото ржавчины маленько почистить, с 75 года уж времени прилично прошло. Только микрометр грешит на полтора деления, не понятно пока как его калибровать… Гугль внятных ответов не нашел. Ура! Наконец то линейка будет выполнять только положенную функцию!

Комментарии 17

фраза убила ))) Штангенциркуль хотела купить, но как то не решалась, дорогие они, а тут нашла у себя в запасах!
Мне интересно есть же девушки у которых такие запасы ) так выпьем в день влюбленных за девушек с запасом ))

Не следует слушать всякие досужие советы типа «подточить алмазной болгаркой». Проще сразу выбросить.
Микрометр точный прибор, а подточить строго перпендикулярно оси не удастся, для этого нужен опыт слесаря-лекальщика высокого разряда.
Прибор может быть выставлен на ноль очень просто. Есть там винт под шестигранник, его чуть-чуть ослабляешь и выставляется прибор на ноль.
Кстати ржавчина легко удаляется Кока-Колой.

Штангель ещё можно купить- не дефицит, а вот микрометр, тем более советский, без погрешностей- это вещь!

Это да. ) На рынке по 5-6 тысяч продают.

А измерительный инструмент при ремонтах вещь нужная

Вобще то микрометр регулируется и выставляется на ноль, вот те ссылка как это сделать
edu.dvgups.ru/METDOC/GDTR…/MU/frame/frame_tema1.htm

Вообще классно! Всё удалось! Правда не с первой попытки, видимо давно не откручивали эту гайку, руками не открутилась, взяла тряпочку и получилось! Теперь показывает так, как надо! Спасибо огромное! )

Рад что получилось)

По моему точить не че не надо. А надо отвести на поверку. Только хз куда. Тоже есть такой микрометр 65 года выпуска вот хочется его проверить. А шц можно в раствре лимонной кислоты прокипятить

Да, я и не стала точить, развинтила его, спиртом протёрла, и смазала немного маслом. Он и крутиться легче стал и погрешность теперь всего 0,5 деления. ) Ну это легко запомнить, просто понятно, что если он показывает 0,05, то значит это 0,045 )

Циркуль можно отмочить в «Тиррете» — средстве для прочистки труб.
А как определили, что микрометр грешит?

Тирета нет, надо купить. Хорошо очищает ото ржавчины? А то у меня много деталей уже весьма ржавых, думала шкуркой почистить, тиретом лучше должно быть. )

А по поводу погрешности, там есть маленькая ручка с трещёткой, на ней момент создаётся небольшой, при измерении, как только вальцы упираются в деталь, эта ручка проскальзывает, это значит что измерение успешно закончено. А когда нет детали, по идее когда вальцы упираются друг в друга, должно показывать 0 на основной шкале(продольной) и на радиальной тоже должен быть 0, а показывает 1 с половиной.

Цифровой штангенциркуль: принцип работы, особенности конструкции

Штангенциркуль относится к универсальным устройствам, имеющим электронный считывающий прибор и дисплей для отображения снятых показаний. Эта техника, невзирая на довольно высокую стоимость, является прекрасной альтернативой механическому инструменту в сфере инструментального и машиностроительного производства. Цифровые штангенциркули можно нередко увидеть в мастерских и иных местах, в которых есть потребность в высокоточном измерении тех или иных деталей.

Области применения инструмента

Электронный штангенциркуль используется для получения внутренних и внешних размеров элементов. А в том случае, если прибор оснащен глубиномером, то с его помощью можно измерять и глубину целого ряда отверстий. Как правило, диапазон измерений электронного штангенциркуля совпадает с параметрами механического собрата.

В них используется прямая методика измерения, которая позволяет получить предельно точные габариты изделия, зажатого в деталь. Для измерения прибор оснащен сразу тремя системами контроля:

• Первая — специальные губки, позволяющие определять наружные размеры рассматриваемой детали. При измерениях они ее зажимают, надежно фиксируя, а цифровой дисплей отображает соответствующее значение.
• Вторая система — губки, предназначенные для измерения размеров внутри элемента. Их измерительные плоскости расположены в другом направлении, а при работе их нужно максимально развести.
• К третьей системе относится глубиномер, представляющий собой металлический стержень.

Следует отметить и то, что каждая из систем двигается одновременно с остальными. Производство этих изделий регламентировано стандартом ГОСТ 166–89 .

Современные электронные штангенциркули обладают защитой не только от влаги, но и от пыли. Кроме того, они не проводят через свою конструкцию электрический ток. На рынке даже встречаются приспособления для левшей.

Преимущества штангенциркуля

Одним из основных достоинств считается то, что штангенциркуль электронный отображает информацию о размерах. В производстве это крайне полезная характеристика, потому что там очень важна скорость выполнения работы. Цифровой дисплей также упрощает работу для новичков, потому что отпадает необходимость в изучении и освоении навыков применения механического штангенциркуля. Благодаря тому, что электронное изделие имеет сразу несколько измерительных систем, его можно применять в самых разных областях, потому что мало какой прибор может одновременно мерить внешние и внутренние габариты, а также глубину, выдавая высокоточные значения.

Электронный тип штангенциркуля, как правило, обладает компактными размерами, что сказывается на его весе. Соответственно, при работе в труднодоступных местах не будет возникать никакого дискомфорта. У цифрового устройства есть и дополнительные возможности, такие как встроенная память, конвертер измерительных величин, подключение к внешнему оборудованию для передачи информации и т. д.

Недостатки оборудования

Работоспособность этой техники находится в зависимости от источника электропитания, что мешает в самое неподходящее время. Также цена приспособления гораздо больше, нежели у механического инструмента, что обуславливает преимущественно профессиональную сферу его применения. Устройство характеризуется высокой чувствительностью к падениям, вибрациям и механическим воздействиям, потому что эти факторы оказывают влияние на состояние электронного прибора для считывания данных. Сбои, связанные с программной средой, тоже могут привести к потере работоспособности.

Недостатки оборудования, как правило, относятся лишь к дешевым моделям китайского производства. Специалисты отмечают малую износостойкость, плохое качество и хрупкость материала. В некоторых ситуациях на дисплее могут случаться скачки показателей, а также неразбериха в сотых долях значений, потому для работы с таким прибором нужно иметь некоторую сноровку. Однако дорогостоящие и качественные штангенциркули лишены этих недостатков.

Конструктивные особенности устройства

Главные элементы цифрового измерительного инструмента аналогичны тем, которые установлены в стандартных моделях, но тут есть ряд электронных частей. В общем, штангенциркуль цифрового типа в себя включает:

• губки для измерения внутренних поверхностей;
• губки для измерения внешних поверхностей;
• штангу;
• передвижную рамку;
• источник питания (батарейку или АКБ);
• ролик, позволяющий изменять длину;
• кнопку сброса;
• кнопку включения/выключения;
• кнопку переключения дюйм/мм.

Наличие дополнительных опций и кнопок зависит от той или иной модели. На некотором инструменте даже установлены модули для передачи информации посредством беспроводных технологий. В общем, главные элементы идентичны у всех приспособлений.

Для того чтобы увидеть информацию, полученную в ходе измерений, не требуется напрягать свои глаза и вглядываться — контрастный и качественный экран отображает крупные цифровые символы, что крайне удобно при недостаточном освещении или проблемах, связанных со зрением. На линейке электронного штангенциркуля есть дополнительная шкала в миллиметрах и дюймах, потому им можно пользоваться даже в выключенном состоянии.

Принцип работы и эксплуатации

Устройство обладает принципом работы, который основывается на применении цифрового нониуса. Для этого используется кодер и емкостная матрица. Если говорить простыми словами, то в приборе установлена пара обычных конденсаторов, которые активизируются поочередно. Верхняя пластинка при этом выполняет функции общего электрода. Для формирования емкостного массива в штангенциркуле электронном применяется несколько пластинок, что позволяет точно определять все движения встроенного датчика. Ползунок применяется как роток. Статор находится в линейке из металла.

Отрезок, который отделяет положение на упоре в плоскость измеряющейся детали, считается ее размером.

Принцип эксплуатации этого прибора аналогичен схеме применения механического прибора. Если нужно узнать внутренние размеры, то губки штангенциркуля нужно вставить в отверстие детали, а затем их максимально развести, пока они не упрутся в стенки. Результаты измерения мгновенно отобразятся на дисплее.

Если требуется измерить глубину, то торец нужно упереть в одном конце элемента, служащем началом отсчета, а глубинный стержень, выходящий из торца, нужно до упора погрузить на дно.

При измерении внешних габаритов, соответствующие губки нужно сначала развести на определенную длину, после чего расположить заготовку между ними и свести. Значение, полученное при этом, будет соответствовать размеру.

При себе рекомендуется постоянно иметь запасные источники питания, чтобы не возникло неприятных ситуаций. Цифровой прибор желательно хранить в специальной упаковке, которая также применяется и для транспортировки инструмента. Старайтесь избегать мест с повышенным уровнем влажности, а при работе в таких помещениях устройство следует периодически протирать мягкой тканью. Чтобы продлить срок службы батарейки, подсветку лучше отключать в тех ситуациях, когда в ней нет никакой необходимости.

Что касается производителей, то среди них следует выделить следующих:

• Микротех (Украина);
• Interpool (КНР);
• UKC (Китай);
• Miol (Китай);
• Came To (Корея);
• Digital (Корея).

В заключение стоит отметить, что в любом случае цифровой штангенциркуль способен составить очень достойную конкуренцию своему механическому аналогу. У него есть абсолютно все шансы, чтобы стать очень полезным инструментом в арсенале не только домашнего мастера, но и опытного профессионала.

Штангенциркуль электронный (цифровой)

Штангенциркуль электронный может применяться для получения наружных и внутренних размеров изделий, а если электронный штангенциркуль с глубиномером, то можно определять глубину некоторых отверстий. Диапазон измерений может составлять от предела в 125 мм и выше, в зависимости от модели. Как правило, в этих параметрах они полностью совпадаю со стандартным механическим штангенциркулем. Некоторые модели применяются для разметки деталей при технических работах.

Как и в стандартных моделях цифровой штангенциркуль применяет прямой метод измерения. Таким образом, можно получить максимально точное значение размеров заготовки, зажатой в деталь. Чтобы получить точное значение при нужном виде измерения, в приборе имеется три контролирующие системы. Первой являются губки для определения вешних размеров детали. Во время измерения они зажимают ее, фиксируя в одном положении, для чего требуется приложить некоторое усилие, и цифровое табло выдает полеченное значение. Второй системой являются губки для измерения внутренних размеров. Измерительные поверхности у них располагаются в другую сторону и для измерения их требуется развести до упора к поверхности стенок заготовки, чтобы получить фактическое значение размеров. Третьей системой является глубиномер, который предназначен для погружения внутрь деталей. Это металлический стержень, конец которого должен упереться в дно, чтобы определить глубину изделия.

Стоит сразу отметить, что все системы передвигаются одновременно и прямопропорционально значению шкалы. Штангенциркуль электронный может измерять значения с точностью до 0,1; 0,05 и 0,01 мм, в зависимости от конкретной модели. В любом случае, результаты отображаются мгновенно, так что не нужно долго рассчитывать все по шкале нониуса. Данные изделия производятся согласно ГОСТ 166-89.

Преимущества электронного штангенциркуля

Несомненным преимуществом является то, что циферблатные штангенциркуль сразу отображает полученные значения. В производственной сфере это незаменимое свойство, так как скорость работы там играет большое значение. Это также облегчает условия работы для новичков, так как не нужно дополнительно изучать, как пользоваться штангенциркулем механического типа. Благодаря наличию нескольких систем измерения устройство может применять в совершенно различных сферах, так как мало какое другое устройство способно одновременно измерять глубину, внутренние и внешние размеры, тем более с таким высоким классом точности. Габариты изделия, как правило, относительно небольшие, что отображается на его массе. Таким образом, при использовании в труднодоступных местах не возникает неудобств. Штангенциркуль электронный имеет некоторые дополнительные функции, такие как «запоминание последних данных», «перевод значений из метрической системы в дюймовую и наоборот», «присоединение к внешним устройствам для передачи данных» и так далее.

Недостатки электронного штангенциркуля

Работа электронного штангенциркуля зависит от источника питания, что порой может лишить прибор работоспособности в самый неподходящий момент. Также стоимость инструмента значительно выше, чем у механических аналогов, что переводит их в сферу преимущественно профессионального применения. Электронный штангенциркуль 150 мм очень чувствителен к вибрациям, механическим ударам, падениям и повышенной влажности, так как все это влияет на работу электронного считывающего устройства, которое может выйти из строя. Программные сбои также могут сделать прибор неработоспособным.

фото:устройство цифрового штангенциркуля ШЦЦ

Основные элементы прибора совпадают с теми, которые имеются и в стандартных механических моделях, но здесь еще есть несколько электронных деталей. В целом, электронный штангенциркуль 150 состоит из:

• Губки для контроля внешних измерений;
• Губки для контроля внутренних измерений;
• Штанга инструмента;
• Подвижная рамка;
• Батарейка;
• Ролик изменения длины;
• Клавиша обнуления;
• Off/on;
• Переключение мм/дюйм

Наличие кнопок на цифровом устройстве и дополнительных функций зависит от конкретной модели, так как на некоторых из них встречаются модули для беспроводной передачи данных, а также имеются соответствующие интерфейсы для подключения к компьютеру. В остальном же, основные детали являются практически одинаковыми во всех моделях.

Принцип работы электронного штангенциркуля

Принцип работы устройства основан на использовании цифрового нониуса. В нем применяется емкостная матрица с кодером. Иначе говоря, здесь используются два стандартных конденсатора, которые включаются последовательно, при этом верхняя пластина работает как общий электрод. Тут используется несколько пластин, для того чтобы сформировать емкостной массив. Это помогает точно чувствовать все перемещения датчика. В качестве ротора выступает ползунок. Статор располагается в металлической линейке. На подвижной части располагается экран с ползунком.

В практическом применении штангенциркуль ШЦЦ мало чем отличается от других типов, так как тут требуется с нулевого положения раздвинуть губки до того предела, чтобы зафиксировать положение детали, приложив некоторое усилие для точности показаний. Расстояние, отделяющее положение при упоре в поверхность детали измерения и будет являться ее размером.

Технические характеристики цифрового штангенциркуля

Как пользоваться электронным штангенциркулем?

Штангенциркуль электронный 300 имеет такие же правила использования, как и в механическом устройстве. Если требуется измерить внутренний диаметр, то губки прибора вставляются в отверстие заготовки, после чего нужно их развести до предела, пока они не будут упираться в стенки. Полученный результат сразу же будет отображаться на цифровом табло. При измерении глубины требуется упереть торец в один конце заготовки, который и будет началом отсчета, а стержень глубиномера, который выходит из этого торца, погружать до упора в дно, что и поможет определить нужный размер. Размер стержня соответствует верхнему пределу измерений прибора. При определении наружных размеров, соответствующие губки следует сначала отвести на нужное расстояние, поместить между ними заготовку и свести до упора. Выведенное на табло значение и будет искомым размером.

фото:как пользоваться электронным штангенциркулем

Чтобы сравнить две величины, для чего потребуется переставлять устройство с одного места на другое, используется винт фиксатор. Перед началом работ не стоит забывать о функции обнуления данных. Также стоит контролировать режимы, в которых идет измерение, метрический или дюймовый, чтобы не произошло путаницы. В отношении к прибору стоит делать все с большей бережливостью, так как штангенциркуль ШЦЦ1 является более чувствительным к встряскам, вибрациям, ударам и прочим негативным явлениям.

Желательно при себе всегда иметь запасные элементы питания, чтобы не остаться без необходимого инструмента в самый неподходящий момент. Хранить штангенциркуль ШЦТ нужно в специальном футляре, который используется также и для переноски. Следует всегда избегать мест, где скапливается конденсат и при использовании в подобных местах, нужно протирать устройство тряпкой. Для экономии ресурса батареи следует отключать подсветку в тех случаях, когда она не нужна.

фото:комплектность электронного (цифрового) штангенциркуля

Фирмы производители

Лучшие штангенциркули

Один из самых высокоточных измерительных приборов длины, внешнего или внутреннего диаметра чего-либо — это штангенциркуль. Данный агрегат используется на промышленных производствах, в быту. Когда дома что-то сломалось и требуется купить сменную деталь, тогда нужно знать точные параметры. Часто это диаметр или глубина объекта. Наиболее достоверные данные можно получить при помощи этого измерителя. Управляться с ним несложно, никаких профессиональных навыков не требуется. Внимательное изучение рынка измерительных устройств позволило определить лучшие штангенциркули. Именно о них пойдёт речь.

Штангенциркуль какой фирмы лучше выбрать

При покупке любого измерителя очень важна его точность. Ведь именно от измерений будет во многом зависеть изготовление каких-то деталей по проведённым замерам. Если замеры получатся неверными, то потом получатся никуда не годные детали. Точность устройства может гарантировать только ответственный производитель. По исследованиям, экспертным оценкам таковыми стали следующие компании:

• Norgau — российский производитель высокоточных устройств, инструментов, который вот уже более 20 лет на рынке. Norgau помимо российских заводов, представительств имеет два дочерних предприятия в странах Евросоюза. Продукция этой фирмы отличается надёжностью, высокой точностью.
• Matrix — компания по производству инструментов с десятилетней историей, с ассортиментом продукции более 3000 позиций. Это измерительные инструменты, режущие, столярные, слесарные инструменты, оснащение для строительных, отделочных работ, для автомобилей, а так же крепёжные изделия.
• Shan — фирма по производству измерительной техники, которая многократно удостоена международных знаков качества. Бренд Shan в своём современном виде появился в 2013 году в результате договорённостей ЗАО ТД “Калиброн” и Guilin Measuring & Cutting Tool.
• Griff — производитель измерительного, абразивного, металлорежущего, слесарного, строительного оборудования. Ассортимент компании состоит примерно из тысячи позиций. На заводе Griff жёсткий контроль качества.
• Stayer — компания, которая производит как электроинструменты для строительства, отделочных работ, так и ручные инструменты для ремонта, производства, измерений. Вся продукция имеет российские и международные сертификаты качества.
• Зубр — российская компания, которая занимается выпуском измерительных приборов, арматуры, комплектующих для сантехники, хозяйственного инвентаря, инструментов для строительства, ремонтных работ.
• Topex — популярный в Европе производитель инструментов для стройки, приборов для точных измерений. Компания была основана в Польше в 1990 году. С тех пор им удалось завоевать рынки Европы, стран СНГ.

Рейтинг штангенциркулей

Измерители производят многие фирмы. У этих приборов могут быть различные технические характеристики и дополнительные опции, которые увеличивают точность, удобство использования. Точность может доходить до сотых долей миллиметра. Ряд приборов оснащены дисплеем, на который моментально выводятся измерения. На основе анализа технических характеристик отдельных моделей, мнениях экспертов, отзывах пользователей был составлен рейтинг. Основные оценочные параметры данных измерительных приборов:

• Точность измерения;
• Удобство снятия показаний;
• Устойчивость инструмента к внешнему воздействию;
• Срок службы;
• Поддержка производителя в случае возникновения неполадок;
• Цена.

Оценке подвергались устройства для замера длиной более 250 мм, длиною в 250 мм и в 150 мм. В каждой категории были выбраны наиболее достойные, надёжные по всем параметрам модели.

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних — 40 мм. Дисплей работает от батареек CR2032.

Достоинства:

• Высокий класс верности;
• Качественная сборка;
• Удобство использования;
• Хороший кейс для хранения и транспортировки.

Недостатки:

• Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 — это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора — нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства:

• Точность показаний;
• Простота использования;
• Долговечный материал, из которого изготовлен прибор;
• Чёткая шкала.

Недостатки:

• Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Металл качественно отшлифован, метрическая шкала хорошо читается. В регулярном использовании надёжен.

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства:

• Крепкие материалы;
• Надежная сборка;
• Высокая точность измерений;
• Яркая, хорошо читаемая метрическая шкала;
• Качественный футляр для транспортировки.

Недостатки:

• Высокая цена.

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата — 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства:

• Удобство проведения работ по замерам;
• Отличная точность;
• Прочные материалы;
• Низкая цена.

Недостатки:

• Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.

Лучшие штангенциркули длиной 250 мм

Измерители длиной 250 мм, как и модели меньшей длины, будут не лишними в любом доме. И без них точно не обойтись на различных производствах и для людей, занимающихся строительными, ремонтными и отделочными работами. В данной категории есть модели различных модификаций.

Griff D162141

Качественная, классическая модель среднего размера Griff D162141 не имеет каких-то дополнительных современных опций в виде цифрового дисплея. Нет и интегрированного глубиномера. Это просто отличный измерительный прибор, который прослужит долгие годы. Он с лёгкостью проходит необходимые поверки, так как внесён в Госреестр.

Достоинства:

• Отличная верность измерений;
• Долговечность использования;
• Сертифицированность в Госреестре;
• Удобный для транспортировки.

Недостатки:

• Высокая стоимость.

Многие промышленные предприятия стремятся закупать для своих цехов именно эту модель. Для профессионалов не важны модные навороты.

Важна точность и надёжность. А это в штангенциркуле Griff D162141 гарантировано.

Shan 123663

Один из лучших штангенциркулей с глубокомером и цифровым дисплеем. С его помощью легко проводить самые разные наружные и внутренние замеры уступов, глубину отверстий. Экран измерителя отличается особенно высокой контрастностью, что делает его легко читаемым. Предусмотрены две системы измерений — метрическая и дюймовая. В комплекте идёт футляр хорошей прочности.

Достоинства:

• Надёжность и долговечность;
• Высокая верность показаний;
• Чёткий дисплей;
• Удобный футляр.

Недостатки:

• Очень высокая цена.

Устройство Shan 123663 действительно стоит дорого. Но все, кто с ним работают, отмечают, что как только его берут в руки и приступают к замерам, становится ясно, почему он такой дорогой. Плюс предусмотрены измерения в дюймах. Это бывает просто необходимо при работе с импортными станками, на которых производятся детали по замерам.

Лучшие штангенциркули длиной больше 250 мм

Большие измерители используются на крупных и средних производствах. Дома держать такой нет особого смысла. Среди данных устройств есть, как и среди других, классические модели, цифровые, с глубиномером. Есть также разметочные штангенциркули.

Matrix 316345

Классическая модель с максимальной длиной измерения 300 мм. Цена деления прибора равна 0,02 мм. Устройство дополнено функцией глубиномера. Такой измеритель незаменим при проведении слесарных работ. По отзывам реальных пользователей, штангенциркуль Matrix 316345 полностью их устраивает в работе. Измерительный бегунок передвигается плавно. Вес для использования комфортный — чуть больше 700 граммов.

Достоинства:

• Высокая точность устройства;
• Изготовлен из углеродистой стали;
• Шкала хорошо читается;
• Низкая цена.

Недостатки:

• Не самый надёжный чехол.

Norgau 040040030

Цифровое устройство для самых точных измерений. Измеритель относится к первому классу точности и внесён в Госреестр. Показания выводятся на жидкокристаллическом экране. Читаемость идеальная. Есть функция глубиномера. Оснащён стопорным винтом. Предусмотрены две измерительные шкалы — в миллиметрах и в дюймах.

Достоинства:

• Высокая верность показателей;
• Долговечность;
• Чёткий ЖК-дисплей;
• Прочный кейс для транспортировки и хранения.

Недостатки:

• Очень дорогой.

Если нужно купить электронный штангенциркуль и есть возможность потратить на это значительную сумму денег, то эта модель подойдёт лучше любых других. Производитель прибора отечественный, но страна производства — Китай. По этому поводу переживать не стоит. Это фабричное производство.

Какой штангенциркуль лучше купить

При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели. Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:

• Norgau 040040030 — это лучший из лучших штангенциркулей, но у него соответствующе высокая цена;
• Griff D162141 — простой, классический, оптимального размера, надёжный и адекватный по цене;
• Зубр 34463-150 — отличный вариант как для домашнего использования, так и для слесарных работ.

Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

Алексей Соколов Обновлено: 01.07.2019 1384

Штангенциркуль – незаменимый прибор при строительстве или небольшом ремонте. Благодаря ему человек сможет с высокой точностью определить размеры или диаметр изделия, вследствие чего минимизируется риск брака. Редакция сайта «ЯНашла» подготовила для Вас рейтинг лучших штангенциркулей на 2020 год.

Устройство: принцип работы

Каждое подобное устройство состоит из 6 составляющих:

• Губки для проведения измерений;
• Фиксирующего винта;
• Подвижной рамки, которая позволяет перемещаться по штанге;
• Вспомогательной шкалы (нониус) для точного измерения;
• Измерительной штанги;
• Глубиномера.

Перед выполнением работ важно проверить текущее состояние штангенциркуля, если присутствует отклонение – следует выполнить настройку. В случае, когда устройством пользовались неоднократно, и теперь оно имеет перекошенные губки, пользоваться им не рекомендуется. Также прибор не даст точных показаний, если у него присутствуют забоины, а на рабочих поверхностях следы коррозии или царапины, которые мешают точному измерению. Поэтому перед началом работ следует совместить измерительные губки и убедиться в отсутствие зазора. Шкалу очистить от пыли и грязи, провести тестовые замеры.

Измерение происходит следующим образом:

• К измеряемой детали прижимают губки инструмента, при этом важно не прилагать особых усилий, а зазоры и перекосы должны отсутствовать;
• При измерении внешнего диаметра цилиндра важно, чтобы плоскость рамки находилась перпендикулярно оси;
• Для проведения замеров внутри цилиндрического предмета, губки устройства устанавливают в максимально отдаленных точках;
• Чтобы измерить глубину изделия используют глубиномер, который выдвигается при помощи подвижной рамки.

При работе со штангенциркулем важно учесть плавность хода рамки. Движение должно происходить без рывков и легко, на штанге рамка сидит плотно, без покачиваний. Только тогда человек получит максимально точный результат. Если при совмещении губок нулевой штрих вспомогательной шкалы не совпадает со штангой, то следует ослабить винты у нониуса, совместить нули и зафиксировать их в правильном положении.

В зависимости от типа используемой шкалы устройство делятся на: электронное и механическое. Однако это общее деление, а согласно ГОСТ 166-89 инструменты бывают:

• ШЦ-1. Классический прибор, который встречается практически во всех видах работ. Погрешность доходит до 0.03 мм, применяется для внешнего и внутреннего измерения изделий. Стоимость на рынке варьируется: так дешевые приобретают за 400 рублей, дорогие за 1500 руб. В модели ШЦ-2 губки сделаны из прочной стали, измерить можно любой предмет от 0 до 250 мм. ШЦ-3 предназначено для измерения величины габаритных деталей до 500 мм. При этом длина губок доходит до 30 см.
• ШЦК. В отличие от предыдущей модели, устройство имеет круговую шкалу, что позволяет человеку определить точный размер с минимальной погрешностью. Качественные модели выполнены из нержавеющей стали. Движение вспомогательной рамки осуществляется за счет зубчатого механизма. В магазинах можно найти инструмент с максимальным диапазоном измерений до 300 мм. Часто применятся для измерения деталей на заводе или в отделе тех. контроля.
• ШЦТ. Представляет собой стандартное устройство типа ШЦ, но выполнен из более твердых материалов, благодаря которым стойкость к износу повысилась. Чаще применяется специалистами для замера труб.
• ШЦЦ. Отличие этого прибора от остальных заключается в том, что это устройство имеет цифровую индикацию. Полученный результат можно сразу перевести в дюймы или оставить в миллиметрах, что также влияет на удобство применения.

Также существуют модели для измерения межцентровых расстояний, для тормозных дисков, протекторный и др.

Как выбрать штангенциркуль?

Стоит помнить, что, покупая измерительное устройство, человек приобретает не очередной инструмент, как ему может показаться, а инвестирует в будущую работу. Ведь ничто так не влияет на конечный результат как точность измерений, так, если неправильно измерить продукт, он может принести лишь убытки и разочарование. Одно дело, если человек работает для себя и без проблем может заменить плохое изделие хорошим. Другое – если это крупное предприятие, которое может потерять не только прибыль с партии, но и репутацию, и доверие потребителей. Поэтому экономии в таких делах быть не должно. Штангенциркуль – это инструмент не для разового применения, а эксплуатация настроенного и проверенного прибора даст высокий результат работы.

С советского периода рынок инструментов расширялся, росли не только качественные характеристики устройства, но и повышался функционал. Теперь штангенциркуль используют в строительстве, в машиностроении, при изготовлении изделий из пластмассы, стали, алюминия и т.п. Каждое устройство различается как сложностью применения, так и точностью замеров.

Один из популярных видов является ШЦ-1, он же колумбик. Этот инструмент завоевал широкую популярность на рынке, благодаря своему функционалу и доступной цене.

Кратко о штангенциркуле можно сказать, что это прибор, главная функция которого – измерение внешних и внутренних размеров с точностью до 0.001 мм, а также глубины.

Чтобы человеку было проще сориентироваться в выборе инструмента, сначала необходимо определиться с тем, что измерять и при каких условиях. Ответив на эти вопросы, можно приступать к следующему пункту.

Стоимость

При выборе штангенциркуля, первое, на что обращают внимание люди – цена, только потом смотрят, удовлетворяет продукт их спросу или нет. Однако здесь не все просто, ведь человек может заказать дешевый прибор с АлиЭкспресса за 200 рублей и найти похожий в магазине за 1000 руб. Разница будет состоять в точности измерения, поэтому при выборе штангенциркуля следует помнить, что чем выше стоимость – тем точнее прибор. На 2020 год присутствуют устройства с ценой деления 0.001 мм, а погрешность достигает микрометра. Чаще это электронные устройства, у циферблатных цена деления составляет 0.02, а у стандартных нониусов – 0.03. Поэтому, если точность – важнее всего, то ШЦЦ – подходящий вариант.

Помимо точности, различие происходит и по длине. Стандартные модели достигают 125 мм, а специальные, которые предназначены для выполнения сложных технических операций – 5000 мм.

Также некоторые модели имеют ряд дополнительных преимуществ перед своими аналогами. Например, в комплекте могут поставляться съемные насадки, выполненные из твердого сплава, предназначенные для увеличения эксплуатационного срока. А другие инструменты оснащены контролем усилия прижатия, что позволит человеку не допустить ошибку при измерении. Поэтому экономить на покупке точного прибора не стоит, иначе деньги улетят в пустоту, а человек получит больше проблем, чем решений.

Штангенциркуль – это тот уникальный инструмент, которой поразил людей своей простотой и эффективностью. Первый современный прибор был выпущен в конце 18 века, и с тех пор его главная конструкция не претерпела существенных изменений. Неподвижная штанга как была, так и осталась, верхние и нижние губки все также располагаются на своих местах, а подвижный элемент выполняет свою первоначальную функцию.

Некоторые модели имеют элемент для измерения глубины, другие предназначены для протектора шин или только для внутренних измерений. Поэтому при выборе инструмента, стоит помнить о конструктивных особенностях и дополнительных функциях, которые редко пригодятся в обыденной жизни.

ТОП-5 лучших штангенциркулей, которые можно заказать с AliExpress

WANHENDA DIGITAL METAL CALIPER

Качественное устройство, главной задачей которого является точность измерения. Каждая металлическая деталь изготовлена из прочной нержавеющей стали. Для большего удобства на задней стороне инструмента присутствует наклейка со стандартами отверстий. Максимальная длина измерений составляет 150 мм.

В качестве бонуса в комплект к штангенциркулю входит эргономичный кейс, сделанный из пластика, однако, можно сэкономить, заказав устройство без него. Помимо самого устройства, в кейс легко помещаются маленькие детали.

Отзывы положительные, что радует большинство пользователей – отсутствие люфтов и спокойный ход подвижного элемента. Благодаря высокой точности (0.02 мм), этот инструмент можно применять как в быту, так и в профессиональной отрасли.

Средняя стоимость – 700 рублей.

WANHENDA DIGITAL METAL CALIPER

Достоинства:

• Цена;
• Точность;
• Отсутствует люфт;
• Подходит для профессионалов;
• Проверенный производитель.

Недостатки:

• Товар плохо упакован.

JIGONG JIGO-150

Главное преимущество этой модели – высокий показатель точности, который достигает 0.01 мм, что является неплохим результатом по меркам AliExpress. Основные элементы выполнены из нержавеющей стали. Легко измеряет изделия длиной не больше 150 мм.

В комплект входит удобный кейс, благодаря которому транспортировка упростится в несколько раз, также имеется запасная батарейка и инструкция, переведенная на английский язык. Некоторым специалистам это устройство не подойдет, однако для покупки в домашних целях – это один из лучших вариантов, который может предложить AliExpress.

Средняя оценка — 4.4. В основном претензии возникают по качеству обработки корпуса, в остальном изделие заслуживает свою стоимость и справляется с первоначальными функциями.

Продается по цене 800 рублей.

JIGONG JIGO-150

Достоинства:

• Инструкция на английском;
• Хороший рейтинг;
• Точность;
• Стоимость;
• Сборка.

Недостатки:

• Кейс легко разбивается;
• Плохая обработка корпуса.

XINGWEIANG XWQ-K150

Эта модель занимает отдельное место, ведь ее стоимость составляет 300 рублей (по купону нового пользователя цена снижается до 200 руб.), что делает доступным для каждого человека. Хоть точность измерения доходит до 0.1 мм, но если применять это устройство для дома, то такой недостаток несущественен.

Материал корпуса – пластик, кому-то это может показаться минусом, но на АлиЭкспрессе много подобных изделий, где продавцы указывают «нержавеющая сталь», а на деле приходит штангенциркуль из алюминия. За точность измерения отвечает цифровая панель, которая работает от батареек типа LR44.

Инструмент имеет 1330 отзывов и среднюю оценку 4.7 баллов, что делает покупку безопасной и, если не ожидать от устройства чего-то большего, то оно полностью оправдывает свою стоимость.

XINGWEIANG XWQ-K150

Достоинства:

• Низкая цена;
• Хороший вариант для дома или дачи;
• Ничего не люфтит;
• Цифровая индикация.

Недостатки:

• За такую стоимость их нет.

Mitutoyo 0-150

Этот вариант понравится профессионалам, так как точность измерения доходит до 0.001 мм. Корпус выполнен из качественной нержавеющей стали. С помощью этого устройства можно измерить как глубину изделия, так и внешний и внутренний диаметр, при этом точность сохранится на высоком уровне. Диапазон измерений 0-150 мм, присутствуют модели 0-200, 0-300, разница только в цене.

Штангенциркуль Mitutoyo 0-150 имеет 113 отзывов, 99 из которых – 5 звезд. Пользователи довольны покупкой и заявленными характеристиками. Помимо этого, большинство отмечает быструю доставку, которая составляет около 14 дней.

Средняя стоимость – 2300 руб.

Mitutoyo 0-150

Достоинства:

• Соответствует характеристикам;
• Прочный корпус;
• Точность;
• Быстрая доставка;
• Подойдет для профессионального использования.

Недостатки:

• Не выявлено.

AIRAJ 0-150

Классическая модель, которая завоевала большую популярность своим прочным корпусом, выполненным из углеродистой стали. Вес – 151 грамм, это позволит проводить измерение, не прилагая особых усилий. Точность измерения – 0.02 мм.

Люфты отсутствуют, единственный недостаток, который отмечают большинство пользователей – во время движения нониуса металлические элементы часто цепляются друг за друга, это связано с посредственной обработкой материала. Однако это не мешает проводить какую-либо работу. Также в комплекте присутствует хороший кейс, который сохранит устройство во время доставки в целости и сохранности.

Средняя стоимость – 700 руб.

AIRAJ 0-150

Достоинства:

• Приемлемое качество товара;
• Соответствует описанию;
• Быстрая доставка;
• Лазерная гравировка;
• При схождении губок зазоров не замечено.

Недостатки:

• Не обнаружено.

ТОП-5 штангенциркулей, которые продаются в магазинах

DEKO GJ61 150 мм

Бюджетная модель, которая привлекает большинство пользователей своей ценой и неплохой точностью. Корпус изготавливается из пластмассы. Способ индикации – цифровой, присутствует перевод в дюймы.

Инструмент не предназначен для проведения сложных строительных или технических работ. Поэтому покупать его стоит для домашнего пользования. Измерительные губки также выполнены из пластмассы.

Имеет оценку – 4.5 баллов на Я.Маркете.

Инструмент продается в магазинах по цене 400 рублей за 1 шт.

DEKO GJ61 150 мм

Достоинства:

• Цифровая индикация;
• Низкая цена;
• Хороший вариант для дома;
• Соответствует заявленным характеристикам.

Недостатки:

• Короткий срок эксплуатации.

ZiPOWER PM4264 150 мм

Хороший вариант для тех, кто не хочет приобретать дешевое устройство с цифровой индикацией, а больше отдает предпочтение стандартному инструменту. Корпус выполнен из прочной стали, а точность доходит до 0.02 мм, что позволяет использовать штангенциркуль, как для дома, так и при выполнении несложных технических работ.

Большинству покупателей этот прибор нравится из-за своей стоимости, которая составляет 500 рублей. Ничего не люфтит, а обработка корпуса выполнена на хорошем уровне. Поэтому ничто не мешает движению нониуса.

ZiPOWER PM4264 150 мм

Достоинства:

• Точность;
• Хорошее деление;
• Люфты отсутствуют;
• Качественное исполнение.

Недостатки:

• Не обнаружено.

ADA instrumentsMechanic 150 Pro 150 мм

Стальной инструмент, который предназначен для проведения наружных и внутренних замеров. Цена деления – 0.01 мм. Погрешность – 30 мкм. При выполнении работ в солнечный день цифры так же хорошо отображаются, как и обычно.

Дисплей включается автоматически, как только вспомогательная рамка будет смещена с исходной позиции. Работает от батареи SR44. В комплектации присутствует кейс и дополнительные батарейки.

Средняя стоимость – 1990 руб.

НADA instrumentsMechanic 150 Pro 150 мм

Достоинства:

• Не выскальзывает из рук;
• Хорошее качество;
• Приятный дисплей;
• Подойдет для выполнения сложных работ;
• Корпус выдерживает падения с высоты полметра.

Недостатки:

• При работе с глубиномером имеется маленький люфт;
• Отсутствует лазерная гравировка, поэтому цифры быстро стираются.

ЗУБР Эксперт 34465-150 150 мм

Штангенциркуль от отечественного производителя, который завоевал отдельное место на полке у специалистов. Корпус изготовлен из прочной нержавеющей стали. Цена деления составляет 0.01 мм, поэтому устройство отлично подойдет для точных работ.

Из-за того, что устройство изготовлено в соответствии с ГОСТ 166-89, пользователь может не сомневаться в качестве продукта и сроке эксплуатации.

Стоимость – 2200 рублей.

ЗУБР Эксперт 34465-150 150 мм

Достоинства:

• Качество материала;
• Подойдет для точных работ;
• Точность;
• Эргономичен.

Недостатки:

• Не выявлено.

Kraftool 34460-150 150 мм

Качественный продукт от лучшей фирмы-производителя не оставит равнодушным пользователей. Штангенциркуль не только изготовлен из качественных материалов, но и имеет приятный дизайн. Способ индикации – цифровой.

В комплекте присутствует эргономичный кейс и дополнительная батарейка.

Средняя стоимость – 3100 руб.
