Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

Этап I. Проектирование кровли

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

Этап II. Изучение особенностей работы с ондулином

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

• Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
• Благодаря выдавленными полосками замка исключено попадание воды под лист.
• Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м2 площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Этап III. Выбор крепежных элементов для монтажа

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Этап IV. Подготовка листов к монтажу

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Этап V. Укладка листов на обрешетку

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

1. Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
2. Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
3. Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа. Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Этап VI. Монтаж кровельных листов Ондулин на старую крышу

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

• Нет затрат на демонтаж старой кровли и горы мусора.
• Экономия времени, ведь перекрывать крышу заново не придется.
• Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
• Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

• Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
• Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
• Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
• Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
• Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

Инструкция по монтажу битумной черепицы Ондулин

Монтаж обрешетки

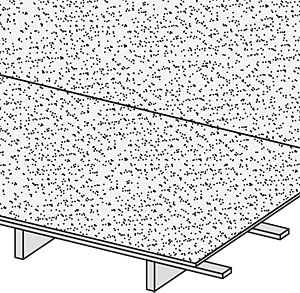

Сплошная обрешетка

Угол наклона крыши (уклон): 5-15° (от 1/11 до 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т.д.

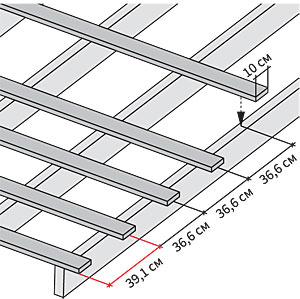

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥15° (от 1/4).

Концевой нахлест 120 мм.

Боковой нахлест: 1 волна.

Интервал обрешетки (от центра до центра доски или бруска): 36,6 см; мин. толщина доски 25 мм; мин. толщина бруска 50 мм.

Внимание! Расстояние между первыми двумя элементами обрешетки составляет 391 мм от Низа первой доски до Центра второй.

В инструкции указан максимально возможный шаг обрешетки. Для удобства монтажа и более длительного срока службы кровли рекомендуется делать более частую обрешетку, например «через доску».

Если предполагается большая снеговая нагрузка на кровлю, то рекомендуется уменьшить интервал обрешетки и увеличить нахлесты.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Свес листа на карнизе должен отступать от края обрешетки максимум на 35 мм.

Листы черепицы Ондулин монтируются, ориентируясь надписью «ВВЕРХ» в сторону конька. При этом надпись перекрывается верхним листом при монтаже следующего ряда.

При монтаже на уклоне крыши 5-15° в местах горизонтального и вертикального нахлестов по линии точек крепления обязательное использование ленты Ондутис BL.

Рекомендации от компании Вестмет:

Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.

Перед монтажом необходимо провести вертикальную линию и ориентироваться на нее при укладке.

Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).

Не рекомендуется растягивать или поджимать лист более чем на 1 см.

Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Порядок забивания гвоздей

Важно: Монтажная разметка нанесена на каждую волну. Прибивать лист в центральной части необходимо в шахматном порядке согласно схеме крепления. При несоблюдении рекомендаций возможна деформация битумных волнистых листов и образование протечек.

• Гвозди всегда забиваются в верхнюю часть волны под углом 90°.

Кровельная система Ондулин

Монтаж кровельной системы

Конек

Для оформления коньков используются коньковые элементы. Они крепятся к дополнительному брусу обрешетки с противоположной превалирующим ветрам стороны. Минимальным нахлест одного конька на другой 12,5 см. Коньки прибиваются по каждой волне нижележащего листа.

Для закрытия просветов и обеспечения вентиляция используется заполнитель коньков и карнизов.

Подкровельная вентиляция позволяет вывести влагу из деревянных конструкций и утеплителя, а также снизить температуру в помещении под крышей.

Щипец

Для оформления щипца используйте специальный щипцовый элемент. Монтаж начинается с нижней части щипца. Нахлест составляет 12 см.

Необходимо использовать дополнительную обрешетку в местах нахлеста щипцов друг на друга.

Ендова

Для оформления ендов используйте специальные ендовы. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции и заполнителей карниза для защиты от протечек.

Ребро

На ребрах кровли прибивать коньковый элемент нужно по каждой волне нижележащего листа к дополнительным брускам обрешетки.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Заполнитель карниза

Заполнитель карниза используется для закрытия просветов листов на карнизе, между коньковым элементом и кровельными листами, а также в местах примыкания кровли к стене, ендовах и ребрах.

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Внешний излом

Внешний излом кровли можно оформить при помощи щипцовых либо коньковых элементов. Нахлест элементов составляет 10-15 см.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Внутренний излом

Внутренний излом кровли можно оформить при помощи ендовы. Нахлест элементов составляет 15 см и для герметичности может проклеиваться двусторонней битумной лентой.

Для закрытия просветов и обеспечения вентиляции можно использовать заполнитель карниза.

Вентиляционная труба

Вентиляционная труба позволяет оформить выпуск вентиляционного канала/вытяжки через кровлю. Основание трубы следует прибивать по каждой волне. Верхний лист должен иметь нахлест поверх основания вентиляционной трубы.

Для крепления необходимо использовать дополнительную обрешетку.

Можно использовать для вентиляции, удаления конденсата и снижения температуры в подкровельном пространстве.

Примыкание

Торцевой стык кровли со стеной/ трубой оформляется при помощи покрывающего фартука. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой. Примыкание сбоку оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Раскатывать ленту следует начинать снизу вверх, в случае необходимости стыковать ленту, нахлест должен составлять не менее 10 см.

Также при оформлении бокового и торцевого стыка кровли со стеной возможно использование ендовы ОНДУЛИН.

Примыкание к трубе

Примыкание кровли к трубе закрывается по нижней стороне покрывающим фартуком. Фартук прибивается по каждой волне нижележащего листа. Верх фартука дополнительно проклеивается лентой ОНДУФЛЕШ-СУПЕР шириной не менее 10 см, верх которой прижимается к стене металлической полосой.

Примыкание к трубе сзади и с боков оформляется при помощи самоклеящейся ленты ОНДУФЛЕШ-СУПЕР. Ленту необходимо заводить на стену не менее чем на половину ее ширины (15 см). Верх ленты прижимается к стене металлической полосой, низ ленты прижимается, и дополнительно крепится гвоздями в верх волны нижележащего листа. Сзади трубы рекомендуется дополнительно прижать низ ленты фрагментом листа.

Монтаж ондулина своими руками — особенности техники

• Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа — 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
• При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
• Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.
  Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.
• При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.
• Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.
  Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.

• От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.
  Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.
• Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.
• Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.
• В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.
• Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске (прочитайте: «Щипец крыши это…»).
• Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.
• Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам (подробнее: «Что такое покрывающий фартук ондулина – описание, применение»).

Крыша своими руками из Ондулина

Целлюлозно-битумные кровли отличаются демократичной ценой, высоким сроком службы и простотой монтажа. Именно поэтому все чаще строится крыша своими руками из Ондулина, а не из более сложных в обработке материалов. Соблюдая технологию укладки, можно быть уверенным в том, что кровля прослужит не одному поколению!

Преимущества строительства крыши своими руками из Ондулина

О надежности материала говорит беспрецедентно высокий срок гарантии на водонепроницаемость от производителя – целых 15 лет! При этом битумные листы не деформируются на солнце и выдерживают высокоградусные морозы. А шершавая поверхность Ондулина дает снегу растать прямо на крыше, предотвращая схождение больших пластов.

Если и перекрывать свой дом самостоятельно, то только Ондулином. И этому есть несколько причин:

• материал практически не горюч;
• кровля спокойно выдерживает град среднего размера;
• для монтажа понадобятся только молоток, ножовка по дереву и строительный нож.

А благодаря разнообразию цветов и форм, можно подобрать кровельный материал для любого случая.

Виды кровельного покрытия от производителя Ондулин

Прежде чем покупать волнистые битумные листы, следует ознакомиться с их видами и приобрести идеально подходящий вариант:

• Ондулин Smart – листы размером 1,95х0,96 м и весом 6,3 кг;
• Ондулин DIY – листы на 2 волны уже, что уменьшило их вес до 5 кг;
• черепица Ондулин – листы стандартного размера 1,95х0,96 м, имитирующие настоящую черепицу, весом 5,9 кг.

Толщина листов Ондулин остается неизменной уже больше 70 лет и составляет 3 мм. Так что в случае реконструкции только части крыши можно быть уверенным во взаимозаменяемости листов.

Общие правила устройства крыш из Ондулина

Приобретая кровельное покрытие, следует обращать внимание не только на целостность листов и качество их прокраски, но и на сопроводительные документы. Так, ко всем материалам Ондулин прилагаются инструкции по их монтажу и требования к устройству обрешетки. Точное соблюдение инструкций гарантирует долговечность кровли и прочность креплений.

Требования к обрешетке

Первое, с чем необходимо определиться – будет ли кровля утепленной и нужна ли гидроизоляционная пленка? Если нет, обрешетку можно набивать прямо на стропила.

Если же планируется дополнительная гидроизоляция кровли, между кровельным покрытием и пленкой следует сделать вентиляционный зазор. Для этого гидроизоляцию раскатывают по стропилам, фиксируют поверх контробрешеткой и только потом набивают обрешетку.

Частота обрешетки под Ондулин зависит от угла наклона и уклона крыши:

• для крыш с уклоном от 1/11 до 1/6 и углом от 5 до 15 градусов нужна сплошная обрешетка;
• для крыш с уклоном от 1/6 до 1/4 и углом 10-15 градусов можно делать разреженную обрешетку с максимальным шагом 45 см;
• для остальных крыш с большим наклоном максимальный шаг обрешетки – 61 см.

Для плоских крыш Ондулин не подходит. В качестве сплошной обрешетки можно использовать плиты ОСП, фанеру, фибролитовые плиты или доски, прибитые без зазора. Для разреженной обрешетки можно использовать доску толщиной от 2,5 см или бруски толщиной от 5 см.

Посчитать угол наклона и уклон помогут начальные знания геометрии и таблица тангенсов.

Чтобы увеличить надежность кровли, лучше не использовать максимальный шаг обрешетки и делать ее более частой. Это особенно актуально для местностей с опасными природными явлениями.

Как монтировать Ондулин на крыши в зависимости от угла ската

Благодаря нанесенной на листы Ондулин разметке, больше не нужно затруднять себе жизнь отмериванием расстояний для правильной фиксации кровельного материала. Нанесенная разметка подходит для всех крыш с углом наклона больше 15 градусов, сам процесс монтажа предельно прост:

1. Листы начинают крепиться с нижнего правого или левого угла.
2. Нахлест соседних листов – в 1 волну.
3. Нахлест верхнего ряда – 12 см.
4. Свес листа на карнизе – до 3,5 см.
5. Все гвозди забиваются только в верхнюю часть волны строго вертикально.
6. Сначала лист фиксируется гвоздями с четырех сторон – по одному гвоздю в нижний правый и левый угол, и по одному гвоздю справа и слева в соответствии с разметкой, не захватывая верхний край – он будет прибиваться уже вместе со следующим рядом.
7. Важно – крайняя волна, на которую будет укладываться следующий лист, тоже прибивается вместе с верхним листом.
8. Потом низ листа прибивается в каждую волну.
9. После этого центр листа фиксируется гвоздями в шахматном порядке через волну.
10. Укладывается следующий лист внахлест на первый и тоже фиксируется в четырех точках так, чтобы захватить и нижний лист.
11. Второй ряд начинает укладываться в разбежку – первой кладется только половина листа, а дальше уже целые листы.
12. Низ второго ряда прибивается по той же технологии, но при этом гвозди проходят сквозь оба листа, фиксируя таким образом и верхний край нижнего ряда.
13. Третий ряд опять начинается с целого листа.

Верх волны крайнего листа должен приходиться на ветровую доску. Чтобы не растягивать или ужимать листы, к выступающей обрешетке на нужном расстоянии крепится дополнительный внешний брус.

Для крыш с углом наклона меньше 15 градусов процесс монтажа немного отличается:

• боковой нахлест листов для крыш с наклоном до 10 градусов – 2 волны;
• концевой нахлест (верхнего ряда над нижним) для крыш до 10 градусов – 30 см, для крыш 10-15 градусов – 20 см;
• руководствоваться разметкой на листах в этом случае не стоит, расстояние между рядами гвоздей, фиксирующих центр листа, для крыш с наклоном до 10 градусов – 55 см, для крыш 10-15 градусов – 45 см.

Другими словами, гвозди прибивают кровельные листы к обрешетке, так что для разреженной обрешетки особенно важно точно рассчитать расстояния, чтобы не получилось, что гвозди забиты в воздух. Более наглядно принцип фиксации листов показан на схеме.

Не стоит экономить на количестве гвоздей! Низ листа всегда фиксируется по каждой волне, в противном случае нельзя гарантировать надежность крепления кровельного материала. Несмотря на то, что по Ондулину можно ходить, в процессе монтажа лучше пользоваться лестницами и строительными мостками.

Иначе гибкий лист может растянуться под человеческим весом во время фиксации и в дальнейшем разрушиться.

Оформление отдельных элементов крыши

При устройстве кровли главная проблема – правильно выполнить примыкание материала к дымоходу или к стене дома, а также закрыть края и конек. Но благодаря готовым доборным элементам и аксессуарам, придать крыше завершенный вид очень просто даже людям, у которых рука еще не набита на строительстве.

Так, для оформления верхнего края односкатной крыши отлично подойдет щипец или ветровая планка. После укладки битумных листов на торец прибивается карнизная доска так, чтобы она сровнялась с верхним краем листов. На нее укладывается выбранный угловой элемент, а просветы между щипцом и кровлей закрываются специальным наполнителем. После этого щипец фиксируется гвоздями по каждой волне. Точно также закрываются и боковые стороны крыши с ветровой доской.

Конек тоже можно использовать готовый. Он укладывается после того, как крыша полностью застелена листами с обеих сторон. Его монтаж начинается с той же стороны, с которой начиналась укладка кровельного материала – с противоположной направлению ветра. Нахлест конькового элемента – 12-15 см, но нужно следить, чтобы его конец полностью перекрывал верх волны листа. После заполнения щелей между коньком и кровлей можно приступать к фиксации конька гвоздями в каждую волну.

Если же нужно герметизировать стык дымоходной трубы с кровлей, можно воспользоваться специальной герметизирующей лентой и покрывающим фартуком. Для этого, после того, как уже уложены листы Ондулина, на передний край трубы снизу укладывается и обрезается фартук так, чтобы он выходил за трубу на одну волну с каждой стороны. Фартук прибивается в каждую волну.

Поверх фартука сверху клеится герметизирующая лента с заходом на дымоход. По бокам и сзади лента клеится так, чтобы закрыть стык кровли и печной трубы.

Тут фартук укладывать не нужно, просто лента фиксируется гвоздями через каждые 30 см или в верх каждой волны. Верхний край ленты прижимается металлической планкой к дымоходу.

Сзади дымохода укладывается и фиксируется дополнительный лист Ондулина, обрезанный по ширине так, чтобы выходить за края трубы на одну волну.

Боковые примыкания кровли к стене тоже герметизируются лентой для стыков. Самоклеящуюся ленту начинают укладывать сверху вниз так, чтобы ее нижний край полностью накрывал волну листа. Верхний край ленты прижимают металлической планкой, а нижний прибивают к волне с шагом 30 см.

А вот для горизонтального узла соединения крыши со стеной опять понадобится покрывающий фартук. Он укладывается поверх кровельных листов вплотную к стене и фиксируется по каждой волне.

Поверх, с заходом на стену и сам фартук, клеится герметизационная лента, а ее верхний край прижимается алюминиевой планкой. Что интересно, фартук крепить необязательно, он является декоративным элементом. Герметизацию швов обеспечивает именно бутилкаучуковая лента на алюминиевой основе.

Реставрация старой крыши за пару дней

Если ремонт крыши постоянно откладывается из-за того, что семейству некуда съехать на время снятия и монтажа новой кровли, можно воспользоваться технологией «капюшона», придуманной Ондулин. Благодаря небольшому весу битумных листов, их можно укладывать поверх старого кровельного покрытия, не опасаясь за прочность стропил.

Поверх старой крыши набивается обрешетка, а на нее по стандартной схеме укладываются листы Ондулина. При этом в доме можно спокойно жить, ведь крыша никуда не девается! Детально процесс реставрации крыши со старым шифером показан на видео:

Крыша из ондулина и инструкция по монтажу — все самое интересное в одной статье

Прежде чем застелить крышу покровным материалом, ее утепляют, гидролизуют, оснащают вентиляцией, пароизоляцией. Все слои кровельной конструкции укладывают на обрешетку, которую можно монтировать по-разному, в зависимости назначения крыши.

Слои кровли, которыми необходимо покрывать крышу называют кровельным пирогом. Каждый из слоев кровельного пирога выполняет свои функции и укладывается в соответствии с определенными правилами. При нарушении укладки хоть одного слоя кровельного пирога, полностью нарушается принцип функционального назначения всей крыши.

В зависимости от конструкции крыши, от ее назначения, последовательность, способ укладки и количество слоев может немного отличаться. В этой статье вы узнаете, как правильно класть ондулин и как рассчитать количество листов кровли.

Ондулиновое покрытие

Ондулин — кровельное покрытие, имеющее волокнистый состав, довольно прочный материал, изготовленный из натуральных органических веществ, не содержит асбест. Крыша из ондулина внешне напоминает цементный шифер, поэтому его иногда называют еврошифером. Как любой другой материал, ондулин имеет достоинства и недостатки.

Достоинства

• водостойкость. Материал при изготовлении пропитывается специальным водоотталкивающим раствором, который препятствует проникновению в структуру материала капель воды;
• устойчивость к кислотам и щелочам;
• морозоустойчивость;
• гигиеничность и экологическая безопасность материала;
• легкость. Одинаковые по размеру асбестоцементные листы шифера имеют вес, в четыре раза превышающий аналогичные листы еврошифера;
• легкость монтажа: легко покрывать изогнутые кровли, листы нетрудно разрезать и раскладывать;
• хорошая шумоизоляция;
• долговечность. Несмотря на заявленный изготовителем срок службы ондулина до 15 лет, покрытие из может прослужить в три раза дольше;
• приемлемая цена.

Недостатки

• довольно быстро теряет насыщенность цвета;
• пожароустойчивость. Учитывая, что материал изготовлен из органических веществ, его пожароустойчивость очень слабая;
• прочность. Прочность материала можно отнести и к недостаткам. Прочность еврошифера напрямую зависит от правильности его укладки (угол укладки, наклон, шаг обрешетки). Если монтаж нарушен, в первую очередь страдает показатель прочности;
• малоустойчивость к биологическим явлениям. Замечено, что мхи и грибки часто расселяются на плохо освещенных местах крыши.

При наличии недостатков, кровля из ондулина все равно имеет большую популярность, тем более, что достоинства материала смогут обеспечить качество покрытия.

Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

1. прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
2. прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
3. параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
4. закрепление с помощью саморезов держателей желобов;
5. не более 4 см от основой доски карниза крепится ветровая доска;
6. прикрепление конька и комплектующих элементов.

ВАЖНО! Уровень функциональных показателей кровельного покрытия напрямую зависит от того, насколько качественно выполнена обрешетка.

Несколько нюансов, которые следует учесть при монтаже обрешетки:

• перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
• если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
• высота досок на стыках соединения торцевых частей должна быть одинаковой .

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Как правильно крепить ондулин к обрешетке

Ондулин не является материалом, монтаж которого затрачивает много усилий и требует навык.

Монтаж ондулина своими руками довольно прост. Правила крепления:

• прежде чем покрывать крышу ондулином, следует определить розу ветров, и начинать покрытие с ее противоположной стороны;
• как укладывать ондулин на крышу? для ровного крепления полотен ондулина по брусу перед монтажом следует провести продольную линию, которая станет ориентиром укладки листов;
• погодные явления влияют на качество укладки: ондулин укладывается при положительных показателях термометра, но не более +30°С;
• при передвижении по крыше следует использовать лестницу, либо специальные мостики;
• для облегчения скольжения при резке полотна, ножовку следует смочить водой или смазать маслом;
• для ровной разметки на листах целесообразно использовать край другого листа или веревку, и наносить линию цветным (отличным от цвета ондулина) карандашом;
• не следует растягивать лист ондулина более, чем на 1 см, иначе, при снижении температуры он может деформироваться;
• в обязательном порядке при покрытии кровли следует устанавливать вентиляцию, которая избавит дерево и слои утеплителя от образования конденсата. В этой статье мы более подробно рассказали о креплении ондулина.

ОБРАТИТЕ ВНИМАНИЕ! При выполнении правил крепления ондулина к обрешетке срок службы покрытия значительно увеличивается.

Ондулин прибивается в шахматном порядке

Часто покрытие теряет свои свойства при несоблюдении элементарных правил укладки. Прежде, чем мы расскажем, как правильно стелить ондулин, нужно выбрать угол наклона кровли.

Угол наклона крыши для ондулина

В зависимости показателя угла наклона крыши, зависит схема укладки, шаг обрешетки, ширина нахлеста листов вдоль листа и поперек.

Угол наклона ската определяет технологию покрытия следующим образом:

При угле наклона менее 10° сооружается сплошная обрешетка. Оптимальным материалом для такой обрешетки служит фанера, OSB, доски. В таком случае ондулин застилается внахлест на 30 см при двухволновом перекрытии по длине листа.

Минимальный угол наклона крыши из ондулина — 6 градусов;

При угле наклона крыши 10-15° шаг обрешетки должен составлять 45 см, ширина нахлеста не должна превышать 20 см, а перекрытие — одноволновое;

При угле наклона более 15° шаг обрешетки должен быть равен 60 см, ширина нахлеста — не более 17 см при одноволновом перекрытии.

Расчет кровли на крышу

Рассчитывать расход ондулина следует на этапе проектирования. При этом можно избежать лишних затрат. Предлагаем вам не заниматься расчетами вручную, а воспользоваться нашим калькулятором кровли.

Ширина и длина стандартного листа еврошифера равна соответственно 95 см и 200 см. Площадь такого листа равна 1,92 м кв. Полезная площадь материала определяется без нахлестов и может быть: 1,3 кв. м, 1,5 кв. м и 1,6 кв. м.

Для расчета расхода материала следует определить показатели:

• полезную площадь покрывного материала. Зависит от угла наклона. Многоскатная форма крыши исчисляется из совокупности площадей каждого из скатов;
• площадь кровли. Определяется путем сложения площадей всех скатов математическими формулами фигур (трапеции, квадрата, прямоугольника, треугольника);
• количество листов материала. Определяется делением площади всей кровли на полезную площадь одного полотна материала.

ОСТОРОЖНО! Площадь кровли рассчитывается исключительно по линии свеса карниза, но не по краю обрешетки кровли.

Серьезное значение имеет правильный расчет продольных нахлестов, что может значительно сократить количество обрезков. Верхний ряд, по возможности, следует укладывать листами полной длины, так как его высоту уменьшит коньковый элемент.

Есть еще несколько дополнений к правильному расчету ондулина:

• при расчете следует дополнительно прибавить 10% или 15-20% соответственно к простой крыше или сложной кровле с разными углами и переходами;
• дополнительные элементы (коньковые, ендовы, щипцы, фартуки вокруг дымоходов и окон, мест примыкания) требуют дополнительного покрытия ондулином;
• при расчете ондулина смешанного цветового решения следует схематически в уменьшенном масштабе изобразить дизайн кровли и рассчитать расход листов каждого цвета по отдельности.

Специальные программы по расчету расхода покрывного материала значительно облегчают математические расчеты и помогают более точно рассчитать количество еврошифера на покрытие кровли.

Ондулин — инструкция по монтажу

Когда обрешетка в соответствии с углом наклона смонтирована, следует поэтапно укладывать покрытие. Монтаж ондулина по шагам:

1. Укладка ондулина начинается с края кровли;
2. если в первом ряду укладывалось четыре листа ондулина, то второй ряд будет состоять из трех с половиной листов: первый лист поперек разрезают пополам и укладывают. Укладка ондулина на крыше производится в нахлест на нижний ряд, длина нахлеста должна быть около 12 см, а боковой нахлест не должен быть шире одной волны;
3. статья о том, как крепить листы ондулина к обрешетке;
4. коньковые части следует крепить на скате к добавочным брускам обрешетки. Крепление производится изнутри волн стыковочного с брусьями материала;
5. ендовы (стыковочные углы скатов) изготавливаются из исходного покрытия и должны крепиться на дополнительную обрешетку;
6. щипец кровли обеспечивается посредством подгиба края полотна покрытия к щипцовой доске. Длина подгиба и доски должны совпадать;
7. ребра кровли покрывают щипцовыми или коньковыми элементами;
8. боковые стыки, которые примыкают к стене, расположенной в вертикальном положении к стыку, оформляют ендовом из ондулина;
9. установка кровельного вентилятора происходит по волнам в местах их соединения. Основание вентилятора не должно выходить за границу верхнего листа;
10. часто на крыше закрепляют кровельное окно, которое стыкуется с листом покрытия, а верхнее полотно укладывается внахлест;
11. во избежание просветов между полотнами ондулина и дополнительных элементов кровли, используют специальный наполнитель;
12. установка гидроизоляционных и продувных элементов.

ондулин (черепица) инструкция по монтажу

Теперь вы в подробностях знаете, как класть ондулин. Все этапы покрытия кровли обеспечивают безошибочную укладку ондулина независимо от того, какой дизайн кровли предусмотрен. Последовательность действий обеспечивает хороший результат.

Гидроизоляция и пароизоляция под ондулин

Фирмы, производящие ондулин, презентуют материал, как покрытие, не требующее монтажа дополнительных пароизоляционных материалов или гидроизоляции. При этом рекомендуют оснастить гидроизоляционным слоем крышу помещения (или мансарды), требующего утепление. Мы так же рекомендуем установку пароизоляционной мембраны со стороны помещения.

Дополнительные элементы гидроизоляции и вентиляционные устройства:

1. гидроизоляция кровельного карниза обеспечивается специальным коробом, который крепится к основанию свеса листа;
2. вентиляцию обеспечивают вентиляционные трубы, которые, как и окно, крепятся саморезами по каждой волне покрытия;
3. для защиты от насекомых, в просвет под карнизом монтируют вентиляционную гребенку;
4. стыки полотен ондулина проклеивают произведенной изготовителем покрытия лентой (Ондуфлеш);
5. места соединения окон, ендова и других стыков с кровлей, карнизы также проклеивают клеящейся лентой;

Укладка ондулина своими руками: пошаговая инструкция

Пароизоляция часто обеспечивается укладкой специального пароизоляционного материала. Такой слой должен быть застелен в кровельный пирог.

Полезное видео

Познавательное тематическое видео по самостоятельной укладке ондулина:

Застелить крышу ондулином можно довольно качественно, если изучить принципы работы и учесть нюансы монтажа. При том, что материал довольно легкий, произвести его монтаж будет под силу и одному человеку.
