Композитная арматура: плюсы и минусы
Композитная арматура – сравнительно молодой в строительстве материал, который, несмотря на свой возраст, успел себя положительно зарекомендовать среди сообщества строителей, и прочно обосноваться на стройплощадке, потеснив стальную арматуру. Это – материал, состоящий из нескольких компонентов. Точнее, основных компонентов два:
- Волокна, которые несут основную нагрузку, и непрерывно тянутся по всей длине арматурного стержня. Объем волокон должен быть не менее 75% от массы арматуры.
- Связующее на основе термореактивных смол, благодаря которому компоненты соединяются в единое целое.
Диаметр арматуры, согласно нормативному документу ГОСТ 31938-2012, устанавливается и используется следующий: 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28 и 32 мм. Из них диаметры от 4 до 8 производятся и продаются в скрученном виде (мотках, барабанах), что облегчает транспортировку. Остальные диаметры производятся и продаются в прутках со стандартной длиной 6 – 12 метров.
Состав композитной арматуры бывает различный, и, в зависимости от компонентов, меняются свойства и себестоимость готового продукта.
Какая бывает композитная арматура
Классификация композитной арматуры в соответствии с составом волокон, несущих основную нагрузку, следующая:
- стеклопластиковая,
- базальтокомпозитная;
- углекомпозитная,
- арамидокомпозитная
- комбинированная композитная арматура.
В последнем варианте разные волокна комбинируются в необходимой пропорции. Оптимальный вариант по себестоимости и свойствам – стеклопластиковая арматура, которая и получила наибольшее распространение.
На наружную оболочку композитной арматуры следует обратить особое внимание. Арматура (и композитная, и стальная) должна как можно плотнее сцепляться с бетоном, который она армирует, и эту задачу решает именно наружная поверхность. У разных производителей оболочка выполнена по-разному; например, где-то – это выступы волокон определённой формы, где-то – песок крупной фракции, и т.д.
Как правильно укладывать композитную арматуру
Перед заливкой бетонного элемента композитная арматура укладывается и вяжется в виде пространственного жесткого каркаса. Если вы покупали материал в бухте, её необходимо размотать, разрезать на нужные отрезки, и дать ей распрямиться, отлежаться, вернуть свою форму.
Далее, мы определяем необходимую для нашего бетонного изделия форму каркаса (или прибегая к помощи квалифицированных специалистов, или ищем информацию в интернете, и на свой страх и риск сами проектируем каркас). К сожалению, каждое изделие индивидуально, и в каждом конкретном случае правильный путь – это работа инженера-проектировщика, который в составе проекта дома, опираясь на расчетные данные проекта дома, предоставит дополнительно формы и размеры каркасов для армирования, а также диаметр арматуры и другие данные.
В местах пересечения прутков их необходимо зафиксировать. Фиксация выполняется либо при помощи специальных кляймеров (это идеальный вариант), либо при помощи пластиковых хомутов, если нет специализированного крепежа. Угловые пересечения прутков могут быть выполнены либо в металле (комбинируем композитный каркас и стальную арматуру), либо могут быть изготовлены на заводе-производителе цельнолитым элементом.
Так, как композитный каркас имеет малую жесткость и меняет свои размеры от малейших наружных воздействий, его необходимо закрепить. Идеальным решением будет применение стальных элементов каркаса, которые увеличат жесткость и позволят композитным пруткам не сдвинуться с места при заливке бетоном.

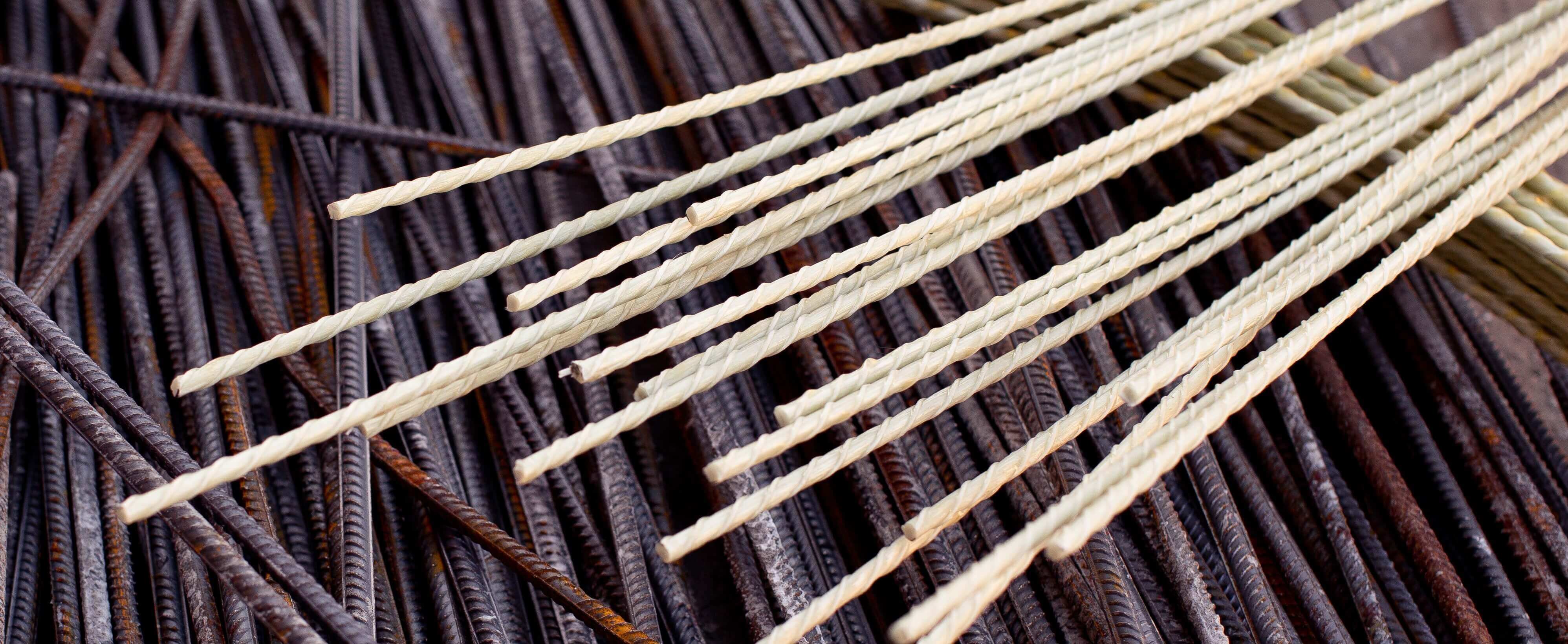

Что лучше: композитная или стальная арматура?
Поскольку до композитной арматуры свойства бетона улучшали исключительно стальной арматурой, и композитная арматура является прямым конкурентом стальной, повсеместно принято сравнивать два вида арматуры. Сравним и мы.
Итак, плюсы композитной арматуры:
- Вес. Композитная арматура весит меньше в несколько раз.
- Форм-фактор. Композитная арматура малых диаметров продается в скрученном виде, в бухтах. Это позволяют транспортировать её на личном автомобиле.
- Коррозия на стеклопластиковую арматуру не распространяет свое действие, в отличие от стальной арматуры. Вследствие этого, более долгая служба.
- Не проводит электричество. Не создает препятствий для радиосигналов, для сигналов мобильных телефонов.
- Более устойчива к воздействию отрицательных температур. Сталь при низких температурах становится более хрупкой, композитная арматура сохраняет свои свойства.
- Теплопроводность небольшая, вследствие этого дом, армированный композитной арматурой, в холодное время года лучше сохраняет тепло.
- Экологична. Не наносит вред природе при разложении.
Минусы композитной арматуры:
- Не пластична. Арматуру в условиях строительства часто необходимо гнуть, с последующим сохранением формы. Стальная арматура гнется и фиксируется в согнутом положении, а вот стеклопластиковая, к сожалению, нет. После того, как термореактивная смола-связующее затвердеет, изменить её форму уже нельзя, можно только сломать. Но выход есть, и даже не один: можно заказать на заводе арматуру какой угодно формы или комбинировать стальную и композитную арматуру.
- Не сваривается. К сожалению, сварка композитной арматуры невозможна. Но есть решение. Если есть такая необходимость, можно использовать композитную арматуру, оканчивающуюся металлическими прутками. Соединение композитной арматуры и металлического прутка выполняется на производстве.
- Не стойка к тепловому разрушению. Держит температуру до 150-160 градусов по цельсию. То есть, при пожаре бетон, армированный стальной арматурой, при разрушении повиснет на прутках стали, а вот бетон с композитной арматурой после нагрева более 150 градусов, просто упадет.
- Высокая вредность при резке. При обработке образуются мельчайшие острые частицы, загрязняющие рабочее пространство, угрожающие дыхательным путям, органам зрения.
- Не жесткая. Модуль упругости композитной арматуры меньше аналогичного у стальной в 4 раза. То есть, для того, чтобы армированный композитной арматурой бетон работал на растяжение так же, как армированный стальной арматурой, нужно увеличить диаметр композитной арматуры. Пример: диаметр стальной арматуры 12 мм, диаметр композитной арматуры должен быть 24 мм. То есть, это не выгодно экономически, и для перекрытий лучше брать стальную арматуру.
Вывод: Композитная арматура имеет как плюсы, так и минусы. Поэтому, в каждом конкретном случае нужно тщательно взвесить все качества стальной и композитной арматуры, и выбрать для себя нужный вариант в соответствии с конкретной ситуацией.
Стеклопластиковая арматура – как выбрать и где можно использовать
Время чтения: 6 минутНет времени? Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Появление новых технологий в различных отраслях промышленности не обошло стороной и строительную отрасль. Появились новые материалы, которые позволили сократить сроки выполнения строительно-монтажных работ и снизить вес собираемых конструкций, улучшить теплотехнические характеристики сооружаемых объектов и их эксплуатационные характеристики. Одним из таких материалов, появившемся на строительном рынке нашей страны в последние годы, стала стеклопластиковая арматура, о которой и пойдёт речь в настоящей статье редакции HomeMyHome.ru.
Внешний вид арматуры из композитных материалов
Структура, типоразмеры и эксплуатационные характеристики композитной стеклопластиковой арматуры
Строительный материал, изготовленный из стеклопластиковых волокон, пропитанных полимерным связующим составом, сформированный в виде стержней с рёбрами заданной величины и отвержденный в процессе производства, называется стеклопластиковой арматурой (СПА или АСП).
По своей структуре СПА представляет собой пруток, состоящий из двух частей, как то:
- внутренний стержень – обеспечивает прочностные характеристики изделия и изготавливается из стеклопластиковых волокон, размещаемых параллельно по отношению друг к другу или в виде косички, залитых полимерной смолой;
- наружный слой – изготавливается из волокон композитного материала, навиваемых на внутренний стержень или в виде абразива мелкой фракции, наносимого методом напыления.
Стержень СПА в разрезе
Кроме того, что СПА различается по типу наружного слоя, она классифицируется по типоразмерам соответствующим образом:
- по диаметру – от 4,0 до 18,0 мм;
- по длине – до 12 м (при реализации в виде прутков).
К сведению! Стеклопластиковая арматура диаметром до 10,0 мм включительно может реализовываться в виде прутка или в бухтах. В случае реализации в виде бухты её длина зависит от оборудования, на котором она изготавливается. Арматура диаметром более 10,0 мм реализуется только в виде прутков.
Основными эксплуатационными характеристиками для данного материала являются следующие показатели:
- Диаметр – определяет пределы прочности изделия на изгиб и растяжение.
- Вес – характеризуется по массе одного погонного метра изделия.
- Шаг навивки – для СПА с рельефным покрытием.
Состав композитной арматуры из стекловолокна
Сферы применения и разновидности стеклопластиковой арматуры
В настоящее время СПА реализуется не только в виде прутков и в бухтах, а также предлагается в виде армирующих сеток и арматурных каркасов различной формы и габаритных размеров.
Благодаря разнообразию предложений и успешному опыту использования, данный материал используется при выполнении различных строительных и монтажных работ, а также для изготовления разнообразных конструкций.
Основными сферами использования стеклопластиковой арматуры являются:
- армирование бетонных конструкций (колодцы, стены и т.д.) и фундаментов;
- укрепление кладки, выполненной из кирпича и блоков различного типа;
- при строительстве дорог и прочих видов покрытий;
- для укрепления насыпей и иных видов оснований.
К сведению! СПА нашла своё применение и на дачных участках: её успешно используют при изготовлении парников и теплиц в качестве дуг, на которые настилается укрывной материал, а также в качестве ограждений и поддерживающих конструкций для плодовых и овощных культур.
Изготовление декоративного ограждения с использованием СПА
Производство и требования к стеклопластиковой арматуре
Производство СПА – это достаточно сложный технологический процесс, требующий наличия специального оборудования и сырья. В качестве исходного сырья используется алюмоборсиликатное стекло и маслосодержащий полимерный связующий состав.
Все основные элементы производственной линии по производству СПА показаны на нижеследующем рисунке:
Схема компоновки линии по производству стеклопластиковой арматуры
Точка зрения эксперта Дмитрий Холодок Технический директор ремонтно-строительной компании «ИЛАССТРОЙ» Задать вопрос «Изготовление стеклопластиковой арматуры регламентировано Межгосударственным стандартом ГОСТ 31938-2012 «Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия»».
Плюсы и минусы композитной стеклопластиковой арматуры
Причиной того, что после появления на рынке СПА стала достаточно востребована, стали положительные качества этого материала, к которым относятся:
- малый вес;
- устойчивость к окислению и прочим видам коррозии;
- низкая теплопроводность;
- длительные сроки эксплуатации;
- является диэлектриком (не проводит электрический ток);
- возможность применения без использования сварочного оборудования.
Недостатки также присутствуют, но их значительно меньше, это:
- относительно низкая термическая устойчивость;
- низкие показатели по упругости.
Использование СПА при изготовлении фундамента
На что обратить внимание при выборе
Когда выбор пал на использование стеклопластиковой арматуры при выполнении строительно-монтажных работ, то при её покупке следует обратить внимание на такие показатели как:
- Диаметр – должен соответствовать заявленным значениям.
- Цвет арматуры должен быть однородным и с оттенками не темнее, чем в заявленных характеристиках.
- Качество намотки наружного слоя.
- Продукция должна иметь соответствующие сертификаты качества и протокола выполненных испытаний.
Важно! Наличие цвета СПА более тёмных оттенков, чем заявлены производителем, говорит о том, что в процессе производства был нарушен температурный режим изготовления. Арматура подобного окраса является горелой и её технические характеристики не могут соответствовать заявленным.
Гибкость СПА позволяет её использовать при сооружении конструкций сложной геометрической формы без разрезания
При выборе СПА лучше всего изначально узнать репутацию компании производителя данного материала, для чего следует ознакомиться с отзывами в сети интернет и в прочих источниках информации.
Точка зрения эксперта Дмитрий Холодок Технический директор ремонтно-строительной компании «ИЛАССТРОЙ» Задать вопрос «При намотке наружного слоя арматуры не должно быть допущено пережатие внутреннего стержня изделия, т.к. в противном случае нарушаются прочностные характеристики СПА».
Какая арматура лучше: металлическая или стеклопластиковая
Какую арматуру выбрать – металлическую или стеклопластиковую – решается на стадии разработки проектной документации, или индивидуально, основываясь на сравнении основных технических характеристик, приведенных в нижеследующей таблице:
Характеристика | Металл | Стеклопластик |
---|---|---|
Предел прочности, МПа | 390 | 1300 |
Коэффициент теплопроводности, Вт/м²×К | 46 | 0,35 |
Плотность, кг/м³ | 7850 | 1900 |
Упругость | + | + |
Пластичность | + | — |
Стойкость к коррозии | — | + |
Диэлектрические свойства | — | + |
Использование СПА при изготовлении ограждающих конструкций
Ведущие производители
Производством композитной стеклопластиковой арматуры занимаются во многих регионах нашей страны. Особенно это относится к районам с развитой промышленной инфраструктурой, как то:
- г. Москва и Московская область — «Московский Завод Композитных Материалов», ООО «НПЦ «СПЕЦПОЛИМЕР», ООО НПК «АРМАСТЕК» и прочие;
- г. Санкт-Петербург и Ленинградская область — «Лидер-Композит» и прочие;
- г. Ярославль — «Ярославский Завод Композитов»;
- г. Екатеринбург и Свердловская область — «Уралтеплострой», ООО «УЗКТ», ООО «Элпромтех», ООО НПФ «УралСпецАрматура»;
- г. Саратов — ООО «Поволжская арматура» (Polarm).
К сведению! Во многих городах производством СПА занимаются малые предприятия, работающие на местном уровне, поэтому при необходимости найти подобное производство в своем регионе необходимо изучить рынок строительных материалов.
Широкий ассортимент СПА позволяет выбирать не только по техническим характеристикам, но и по форме реализации
Обзор цен и отзывы пользователей о композитной стеклопластиковой арматуре
Стоимость СПА зависит от её технических характеристик, места приобретения и компании её реализующей.
По состоянию на III квартал 2018 года средняя стоимость стеклопластиковой арматуры, при продаже её через дилеров компаний производителей, составляет:
Производитель | Марка | Диаметр, мм | Тип наружного слоя | Стоимость (по состоянию на сентябрь, руб./п. метр |
---|---|---|---|---|
ПК «Композит» | АСК | 8,0 | с навивкой | 11,9 |
10,0 | 17,9 | |||
12,0 | 26,9 | |||
АСП | 8,0 | с песчаным покрытием | 13,9 | |
10,0 | 23,9 | |||
12,0 | 38,9 |
Стеклопластиковая арматура ПК «Композит»
Производитель | Марка | Диаметр, мм | Тип наружного слоя | Стоимость (по состоянию на сентябрь, руб./п. метр |
---|---|---|---|---|
«АрматСоюз» | СПА | 4,0 | с навивкой | 6,9 |
6,0 | 7,9 | |||
8,0 | 11,5 | |||
10,0 | 17,5 | |||
12,0 | 26,9 | |||
14,0 | 42,9 | |||
16,0 | 60,9 | |||
18,0 | 94,9 |
Стеклопластиковая арматура «АрматСоюз»
Производитель | Марка | Диаметр, мм | Тип наружного слоя | Стоимость (по состоянию на сентябрь, руб./п. метр |
---|---|---|---|---|
«Армпласт» | АСК | 4,0 | с навивкой | 5,5 |
6,0 | 7,9 | |||
8,0 | 11,5 | |||
10,0 | 17,9 | |||
12,0 | 26,9 | |||
14,0 | 42,74 | |||
16,0 | 60,52 | |||
18,0 | 94,32 | |||
20,0 | 117,6 | |||
22,0 | 138,99 | |||
25,0 | 180,17 | |||
28,0 | 223,10 | |||
32,0 | 292,74 | |||
36,0 | 312,80 |
Стеклопластиковая арматура «Армпласт»
СПА является востребованным товаром на рынке строительных материалов нашей страны
По фактам использования СПА индивидуальные застройщики и профессиональные строители оставляют в сети интернет свои отзывы. Вот некоторые из них:
Видео: отзыв об использовании при заливке фундамента
Отзыв о заливке плиточного фундамента:
Отзывы специалистов:
Отзыв об использовании при заливке ленточного фундамента:
Технологические особенности изготовления стеклопластиковой арматуры
Композитная, или стеклопластиковая, арматура – это высокотехнологичный материал, обладающий подходящими для условий современного рынка стройматериалов техническими характеристиками, который требует сравнительно небольших капиталовложений. Стеклопластик может легко заменить металл в бетонной конструкции любого размера, не требуя столь частой замены по сравнению со стальными изделиями.
Запустить изготовление стеклопластиковой арматуры может любой, кто ознакомлен с технологией, требованиями к помещению и необходимым оборудованием.
Основные преимущества стеклоарматуры
Стеклопластиковая арматура пользуется растущей популярностью у покупателей и благодаря своим достоинствам теснит занимавшие господствующее положение стальные аналоги. К ее основным преимуществам можно отнести:
Особенности стеклопластиковой арматуры
- лёгкость в сравнении со стальной арматурой: 160 кг стеклопластика по объёму эквивалентны двум тоннам металлического материала;
- затраты на производство на 30% ниже стандартных вложений на изготовление конкурирующих аналогов;
- высокая и быстрая окупаемость;
- прочность на разрыв в 3 раза выше других материалов;
- отсутствие необходимости в крупногабаритном помещении, большегрузном транспорте и многочисленном обслуживающем персонале;
- стеклопластиковая арматура не подвержена коррозии.
Сырье для изготовления стеклопластиковой арматуры
Композитная арматура – это стержни диаметром от 4 до 18 мм со спиралеобразным профилем. Структура материала представлена основным стволом из параллельных волокон и внешним слоем, который может варьироваться (единичная обмотка, двунаправленная навивка, песчаное напыление).
Нередко встречается арматура в бухтах, диаметром 10 мм, т. е. в скрученном виде. Две основные составляющие материала – это ровинг и эпоксидная смола. Первый выступает в качестве армирующего материала, а последняя играет роль связующего компонента. Помимо базы, требуются также:
- ацетон;
- сплёточная нить;
- этиловый спирт;
- дициандиамид.
В среднем стоимость изготовления 1 кг арматуры из стеклопластика равна 127 р.
Необходимое оборудование для производства арматуры
Центральный элемент системы изготовления стеклопластиковой арматуры – это специально разработанная для этих целей линия, или конвейер. Её составляющие включают:
- стеллажи для ровинга;
- узел пропитки стеклонити смолой;
- печь;
- обмотчик;
- бункер для финишного покрытия;
- магнезитовую печь;
- блок воздушного охлаждения;
- тянущий механизм;
- автомат резки;
- лоток для выхода готовой продукции;
- блок управления.
Технологическая цепочка проекта
Несмотря на быстрый темп развития отрасли, далеко не каждый поставщик может предложить оборудование, подходящее для нужд малого бизнеса. Обычно количество доступных вариантов сильно ограничивается начальными финансовыми возможностями предпринимателя.
Некоторые производители предлагают технику стоимостью от 1 до 1,7 млн рублей – этот ценовой диапазон наиболее оптимален для начинающих индивидуальных предпринимателей, так как объёмы подобного производства будут соответствовать показателям малого предприятия. В этом случае скорость изготовления стеклопластиковой арматуры будет примерно 2–4 м/мин. Оборудование, чья производительность составляет 6–12 м/мин, обойдётся в два-три раза дороже.
При отсутствии средств на покупку нового оборудования стоит задуматься об аренде или приобретении подержанного аппарата. Хорошее соотношение цены и качества предлагают и за рубежом, например, в Китае, и на российском внутреннем рынке.
Требования к производственному помещению
Даже при организации домашнего бизнеса нужно помнить о правилах безопасности. По этой причине любое выбранное для производства стеклопластиковой арматуры помещение должно соответствовать общепринятым нормам во избежание несчастных случаев и проблем с функционированием производственной линии. К основным требованиям относятся:
Помещение для производства стеклопластиковой арматуры должно соответствовать всем требованиям для нормальной работы
- отдалённость от жилых домов положение;
- высота и длина помещения – не менее 2,5 и 22 м соответственно;
- хорошая вентиляция;
- техническое оснащение: подвод воды, электроэнергии и канализации;
- перепад высот – не более 5 см;
- обогрев до 16–18 °C.
Кроме того, на начальном этапе производства понадобится источник энергии мощностью 12 кВт. Затем, после отладки производственного процесса, этот показатель допустимо снизить до 4 кВт. Что касается вентиляции, то наиболее приемлемым будет принудительное проветривание помещения. Туннельной печи требуется отдельная вытяжка, которую можно подключить к общей системе.
К ширине помещения не предъявляется отдельных требований, так как конвейер гораздо более протяжённый в длину, нежели в ширину. Для снижения расходов в случае аренды можно остановить свой выбор на недвижимости за чертой города – даже при одновременном увеличении расходов на транспорт это значительно уменьшит ежемесячные траты на поддержание бизнеса.
Технология производства стеклопластиковой арматуры
Залог изготовления качественной продукции – это чёткое следование разработанной технологии. Стеклопластиковая арматура производится в несколько этапов.
Обработка ровинга
Сырье для производства стеклопластиковой арматуры
Стеклоровинг – основа композитной арматуры, который получают путём расплава алюмоборосиликатного стекла. Материал вытягивается в нить сечением в 10–20 микрон, затем нити пропитываются замасливателем и сплетаются в пучки. Изначально основной материал располагается на специальных стеллажах, которые равномерно подают его дальше по линии.
Собранные в плотный пучок нити сушатся и подогреваются горячим воздухом, а затем нагретый ровинг проходит через пропиточную ванну, полностью погружаясь в эпоксидную смолу. Узел пропитки – это механизм с четырьмя желобами, по которым протягиваются нити различных диаметров (от 12 до 18 мм).
Придание нужной формы и обмотка
После обработки ровинг попадает в формообразующую фильеру, которая определяет диаметр будущего стройматериала, а затем – на обмотку жгутом, которая подгоняет толщину стержней до определённого параметра и обеспечивает прочность при контакте с бетонной основой.
Те изделия, что получились нужной толщины, остаются в виде готовой продукции, а те, что тоньше, дополнительно обсыпаются песком. Обмотчик, как и узел пропитки, состоит из четырёх ручьёв и работает от двух ременных электродвигателей. Благодаря круговой траектории вращения, намоточное устройство позволяет получить изделия правильной цилиндрической формы.
Обмоточный ровинг
Печь для арматуры
Сформированные изделия попадают в магнезитовую туннельную печь длиной в 8 м, чтобы произошли остаточные химические реакции (полимеризация смол).
Магнезитовая печь для стеклопластиковой арматуры
Завершающий этап
Готовые, но ещё раскалённые изделия отправляются в ванну, наполненную проточной водой, для охлаждения до комнатной температуры. Последний шаг – это автомат резки, делящий материал на пруты по заданным параметрам. Поскольку даже на самых простых станках используется дисковая пила с алмазным напылением, срез получается точным и ровным.
Преимущества стеклопластиковой арматуры
Конвейерная линия изготовления композитной арматуры полностью автоматизирована и управляется программным блоком. Перед началом производства арматуры все необходимые параметры будущих изделий задаются инженером-оператором.
Композитная арматура успела получить множество положительных отзывов со стороны специалистов в строительной сфере. По самым скромным оценкам, её производство в малых масштабах способно окупиться уже через полтора года при условии полного сбыта товара. Стеклопластиковый материал надёжен, устойчив к внешним разрушительным факторам, легко транспортируется и намного превосходит металл по всем техническим и экономическим аспектам.
Обзор оборудования для промышленного производства стеклопластиковой арматуры
Композитной (из стеклопластика) арматуре удается с успехом теснить свою металлическую аналогию на рынке строительных материалов. Одной из причин, почему многие строители предпочитают использовать именно ее — это стоимость. Другими аргументами, в пользу применения арматуры из стеклопластика, являются ее небольшой вес и отсутствие сварочных работ при монтаже. Это значительно упрощает процесс возведения, к примеру, фундамента.
Стержень арматуры из стеклопластика
Строить будут всегда, и поэтому вопрос, какие материалы применять в строительстве — очень актуален. Наполнить рынок арматурой для фундамента (а также для создания других железобетонных конструкций, или даже строительства небольших построек, вроде теплиц), которая по своим рабочим качествам ничем не уступает металлической, при постоянно растущем спросе, идея достойная внимания.
Для создания нового предприятия (это может быть цех или целый завод), приносящего стабильную прибыль, потребуется оборудование для производства композитной арматуры (а в идеале — еще и для ее резки и гибки). С этим не возникает проблем, так как, на сегодняшний день, существует достаточное количество предложений из Китая, и не только, по поставке готовой линии для изготовления арматуры из стеклопластика.
1 О преимуществах применения современного оборудования
Сделав относительно небольшие финансовые вложения на организацию и дальнейшую работу предприятия по производству композитной арматуры для фундамента, можно получить значительную прибыль.
Технология такого производства из Китая требует минимум затрат на сырье и материалы, а соотношение цена-качество гораздо лучше, чем у металлической арматуры.
Оборудование для производства стеклопластиковой арматуры не занимает много места
Среди основных достоинств, можно выделить следующие моменты:
- оборудование для производства стеклопластиковой арматуры имеет небольшие габариты и для его обслуживания не требуется многочисленный персонал;
- для запуска рабочей линии не требуется помещение с большой площадью;
- затраты по производству на 30% меньше, в сравнении с вложениями на изготовление металлической арматуры;
- вес арматуры для фундамента позволяет отказаться от использования большегрузного транспорта. Для сравнения — 160 кг композитной арматуры соответствуют 2 тоннам изделия из металла, при одинаковых параметрах;
- в виду небольшого производства, существует оперативная возможность подстраиваться под требования заказчиков, которым необходимы небольшие партии арматуры для фундамента. Основными потребителями могут стать индивидуальные застройщики, строительные бригады или небольшие фирмы, специализирующиеся на постройке только фундамента зданий. Свой интерес могут проявить также магазины по продаже стройматериалов и крупные компании, занимающиеся промышленным строительством;
- за небольшой промежуток времени, вложения возвращаются и в дальнейшем производство только приносит прибыль, особенно при наличии долгосрочных контрактов с постоянными покупателями.
к меню
1.1 Способ производства
Технология производства усиления для фундамента, предусматривает использование в процессе производства основного расходного материала — стеклоровинга. Это основное сырье для изготовления композитной арматуры. Получают его методом расплава алюмоборосиликатного стекла, которое вытягивается в стекловолоконную нить сечением от 10 до 20 микрон.
Читайте также: какие пластиковые фиксаторы могут применяться для вязки арматуры?
Нити, после пропитки замасливателем, компонуются в пучок, который и называется ровингом.
Этап сборки пропитанных нитей в пучок
Как дополнительные расходные материалы производители используют следующее:
- смолу;
- оплеточную нить (ровинг, которым обматывается пучок);
- этиловый спирт;
- ацетон;
- дициандиамид.
Технология самого процесса производства выглядит следующим образом:
- собранные в пучок нити сначала сушатся, а затем подогреваются методом горячего обдува воздухом;
- нагретый ровинг проходит через пропиточную ванну (с полным погружением);
- после ванны заготовка протягивается через станки (фильеры), которые придают заготовке нужный диаметр арматуры;
- затем нити попадают на обмотку, которая формирует арматурный стержень до необходимой толщины (толстые остаются в виде готовой продукции, тонкие следуют на песчаную посыпку);
- сформированная на обмоточнике (в процессе обмотки) арматура попадает в туннельную печь, в которой процесс полимеризации смол значительно ускоряется;
- готовый, но еще горячий прут попадает в ванну с проточной водой, где охлаждается до нормальной температуры;
- в конце производственной линии цельный пруток режется по заданным размерам.
к меню
data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>
1.2 Оборудование для производства композитной стеклопластиковой арматуры (видео)
к меню
2 Предприятие с нуля
Для создания и дальнейшей эксплуатации предприятия потребуется всего лишь две его составляющие:
- производственное помещение (арендованное или собственное);
- соответствующее оборудование (производственная линия по изготовлению композитной арматуры)
к меню
2.1 Помещение
Больших площадей для установки оборудования не требуется. Но из-за того, что все составляющие производственной линии выстроены на одной прямой в определенной последовательности, длина помещения должна быть не менее 22 метров. По ширине никаких требований нет, так как каждый отдельный рабочий участок не превышает по этому габариту 2-х метров.
Для обеспечения электроэнергией потребуется источник питания мощностью 12 кВт вначале (при запуске и отладке) и 4 кВт в дальнейшем (при отлаженной работе всего оборудования).
Помещение, в котором будет установлена производственная линия, должно быть оборудовано вытяжной системой в обязательном порядке.
Для линии по производству стеклопластиковой арматуры не требуется большая площадь помещения
Лучшим вариантом является принудительная вентиляция, но возможны варианты с естественным (самостоятельным) движением воздуха при правильном расположении вентиляционных коробов.
Для туннельной печи потребуется отдельная вытяжка, которая может быть подключена к общей системе.
к меню
2.2 Оборудование
Вся линия состоит из таких отдельных частей:
- шпулярник (на нем устанавливаются бобины с ровингом);
- натяжное приспособление (имеет нагревающий узел и пропиточную ванну);
- обмотчик (компонует стержень и производит его обмотку);
- распределитель песчаной присыпки;
- печь (туннельная) для прогревания пропитанного смолой пучка;
- ванная (водяное охлаждение после печи);
- резак (нарезает готовую продукцию по заданной длине в автоматическом режиме).
к меню
2.3 Поставщики оборудования
Для малого частного бизнеса приобретение линий производящих большой объем продукции не представляет интереса. В то же время, существует несколько производителей, которые готовы поставить (в том числе и под ключ) недорогие, но качественные производственные линии по изготовлению композитной арматуры.
Виды производимых типов стеклопластиковой арматуры
При этом объемы производства, в дальнейшем, будут полностью соответствовать статусу малого предприятия.
ООО «ПРО-инжиниринг» (Новосибирск), поставляет одно и двух поточные линии, которые имеют производительность от 5000 до 8000 метров продукции за смену.
Компания «ИНЕО» (Москва), на рынке поставщиков данного типа оборудования с 2008 года. Имеет собственное производство, в котором используются комплектующие ведущих профильных фирм из Италии и Германии.
Читайте также: какую запорно-регулирующую арматуру для радиаторов применяют в системах отопления?
УралАрмаПром (Екатеринбург), специализируется на поставках оборудования, на котором изготавливается арматура малого диаметра — от 6 до 8 мм.
Основные комплектующие их оборудования также импортного производства:
- пневматика (Италия);
- электроника (Ю. Корея);
- подшипники (Япония).
Ориентировочная стоимость линии, которая подойдет для малого предприятия (до 5000 метров за смену) обойдется покупателю в среднем от 1,5 до 1,7 млн. рублей.
Более мощная (до 400 метров за смену) будет стоить в два раза дороже — около 3,5 млн. рублей.
Небольшие бухты стеклопластиковой арматуры легко транспортировать на легковом автомобиле
ООО НПО «Звезда» Ивановского механического завода — поставляет линии и технологию для производства арматуры, профиля, сетки.
Характеристики линии:
- Длина — 18 (14+4) м.
- Ширина — 0,8 м.
- Вес — 800 кг.
- Потребляемая мощность при работе — 5-7 кВт.
- Потребляемая мощность при разогреве (30 минут) — 16 кВт.
- Выпуск арматуры в бухтах (от диаметра) — 6-20 м/мин.
- Выпуск арматуры в хлыстах по 6 м. — 60-200 шт/час.
- Выпуск гибких связей по 0.33 м. — 1100—3600 шт/час.
- Обслуживающий персонал — 2 чел.
- Цена линии в 1 пруток в минимальной комплектации — 450 тыс. руб.
- Технология производства композитной арматуры по ГОСТ (позволяет использовать сырье Китая, Европы, России) — 300 тыс. руб.
- Осуществляется доставка, сборка и запуск линии в течении 4-х недель.
Композитная стеклопластиковая арматура – плюсы и минусы применения, производство, стоимость и особенности обработки
Арматура является неотъемлемой частью любых строительных работ и представляет собой прочные стержни, связывающие бетон или другой материал. Чаще всего ее изготавливают из металла, однако в последнее время становится популярной арматура, выполненная из композитных материалов.
Как видно из фото, стеклопластиковая арматура на вид ничем не отличается от своего железного аналога, а также не уступает ему в качестве, хоть и имеет совершенно иной химический состав.
Из чего производят композитную арматуру
Композитная арматура производится из различных полимеров на основе эпоксидных и полиэфирных смол и связующего материала – стеклоткани.
Для особой прочности в ее состав может входить специальная базальтовая углеткань – карбон. Часто можно встретить такую арматуру различных цветов. Окрашивание носит эстетический характер и на прочностные свойства не влияет.
Кроме того, многие производители окрашивают прутки разных диаметров в свой цвет для облегчения выполнения с ними дальнейшей работы.
Преимущества композитной арматуры
О высоких прочностных свойствах стеклопластика знает практически каждый. Далеко не новость, что изделия из этого материала интенсивно вытесняют другие аналогичные, но выполненные из других материалов.
К примеру, в авиастроении он вытеснил алюминий, в строительстве – камень и метал. И этому есть целый ряд причин:
Монтаж стеклопластиковой арматуры не требует проведения сварочных работ. Она фиксируется между собой специальными скобами. Поэтому времени на ее возведение уйдет меньше, а работа будет дешевле.
Небольшой удельный вес. Полимерная арматура в разы легче металлической, что в конечном итоге облегчает всю конструкцию и позволяет применять ячеистый бетон.
Морозостойкость. Благодаря низкой теплопроводности, пластик, в отличие от метала, не будет создавать холодные участки, вызывающие опасный конденсат, а сама конструкция будет обладать повышенными теплоизоляционными качествами.
Гибкость. Данное свойство позволяет сокращать время и средства на доставку арматуры. Свернув ее в кольцо, она легко поместится в любом автомобиле, в отличие от железной, которую зачастую приходится резать на прутки, а затем их сваривать между собой.
Коррозионная стойкость. Пластик не подвержен никакому виду коррозии, и не меняет своих свойств длительное время, что говорит о его долговечности. Однако, металл, находясь в бетоне, без доступа кислорода, также служить будет очень долго.
Стеклопластик – диэлектрик. А это значит, что он не подвержен влиянию агрессивных сред, чего нельзя сказать о металле. Так же это свойство скажется и на качестве радиосигналов – она не будет создавать частотных помех при использовании спутниковых систем телевидения и прочих других.
Применение композитной арматуры
В связи с тем, что композитная арматура уступает металлу при нагрузках на излом, она получила большое применение в малоэтажном строительстве, в возведении фундаментов зданий, строительстве заборов и берегоукрепительных сооружений.
Кроме строительства, она активно используется в ремонтных работах:
- Укреплении стен из кирпичной кладки и различных блоков;
- Укреплении плотин, бассейнов и водозащитных сооружений (за счет не восприимчивости к коррозии);
- Ей связывают перекрытия из деревянных брусьев и балок для придания им дополнительной жесткости;
- Используют в проведении дорожных строительных работ в местах повышенной нагрузки.
Размеры композитной арматуры
Если у железной арматуры с размерами все понятно, то с размерами композитной нужно быть внимательней. Внешний диаметр ее определяется точно так же, как и у металлической, но в силу конструктивных особенностей она имеет несколько овальную форму внутреннего диаметра. Поэтому тут есть свои нюансы.
Чтобы правильно определиться с размером, нужно замерить пруток в двух местах: в самой большей и в самой меньшей части внутреннего диаметра. Полученные цифры сложить и разделить на два, получим усредненное значение.
Арматура из стеклопластика – это удобный материал для небольшого частного строительства, что можно проследить по многочисленным отзывам строителей.
Поэтому, если вы решили залить фундамент на своем дачном участке, то смело отдавайте ей предпочтение. Она проста в использовании, имеет малый вес и не потребует дополнительных затрат.
Фото композитной стеклопластиковой арматуры
Также рекомендуем просмотреть:
- Особенности холоднокатаного листа
- Технические особенности горячекатаного листа
- Инструкция, как выбрать двутавровую балку
- Выбираем трубы ВГП по уму
- Как выбрать и рассчитать швеллер
- Как выбрать и установить фиксаторы для арматуры
- Стальной рифленый лист
- Какие лучше столбы для забора
- Металлическая кровля
- Размеры металлического уголка
- Технология вязки арматуры для фундамента
- Арматурная строительная сетка
- Какой оцинкованный лист выбрать
- Какую сетку рабицу выбрать
- Какие особенности имеет оцинкованная проволока
- Как выбрать профильную трубу
- Оцинкованная сварная сетка в рулонах
- Какая арматура нужна для фундамента
- Забор из металлического штакетника
- Стальная низкоуглеродистая оцинкованная проволока
- Как выбрать и положить профнастил для крыши
- Какой профлист лучше для забора
- Все виды колючей проволоки
- Что такое нихромовая проволока
- Изготовление и применение стального круга
- Как выбрать оцинкованный профнастил
- Как подобрать сварочную проволоку
Композитная арматура
Композитная арматура (англ. fibre-reinforced plastic rebar, FRP rebar) — неметаллические стержни из стеклянных, базальтовых, углеродных или арамидных волокон, пропитанных термореактивным или термопластичным полимерным связующим и отверждённых. Арматуру, изготовленную из стеклянных волокон, принято называть стеклопластиковой (АСП), из базальтовых волокон — базальтопластиковой (АБП), из углеродных волокон — углепластиковой. Для сцепления с бетоном на поверхности композитной арматуры в процессе производства формируются специальные рёбра или наносится покрытие из песка.
Преимущества
Высокая удельная прочность Удельная прочность АСП в 10 раз выше удельной прочности стальной арматуры АIII. Коррозионная стойкость Композитная арматура не подвержена воздействия воды и солей, поэтому ее применение может быть оправдано применением в армировании конструкций подверженных воздействия воды, особенно морской, и других агрессивных сред. Низкая тепло и электропроводность Не создает мостиков холода. Не создает помех радиоволнам. Не создает наводящих токов и магнитных полей. Высокая транспортабельность Композитная арматура малого диаметра перевозится в бухтах. Экологически чистый материал Не наносит вред окружающей среде, не токсичен при разложении. Не абсорбирует на себе радиоактивные вещества. Одинаковый температурный коэффициент расширения с бетоном При изменении температуры окружающей среды, расширяется и сужается вместе с бетонными конструкциями, не допуская растрескивания и трещин.
Недостатки
Низкая жёсткость
Модуль упругости ( E {\displaystyle E} ) композитной арматуры в 4 раза меньше, чем у стальной арматуры (45 ГПа у АСП против 200 ГПа у АIII). Низкая жесткость композитной арматуры не позволяет реализовать ее высокий прочностной потенциал при армировании бетона. Согласно п.6.1.14 Свода правил СП 63.13330.2012 предельная деформация бетона при работе на растяжение составляет около ε ≈ 0 , 0002 {\displaystyle \varepsilon \approx 0,0002} . При такой деформации ( ε {\displaystyle \varepsilon } ) напряжение в АСП по закону Гука ( σ = E ε {\displaystyle \sigma =E\varepsilon \ } ) составит 45ГПа*0,0002=9МПа, что составляет около 1% от прочности АСП на разрыв.
При сравнительном нагружении бетона, армированного композитной арматурой и бетона, армированного стальной арматурой, при одинаковых деформациях армированного бетона по закону Гука напряжение в композитной арматуре будет в 4 раза меньше, чем в стальной арматуре. В связи с этим для придания бетону той же прочности коэффициент армирования (соотношение площадей арматуры и бетона) для композитной арматуры должен быть в 4 раза выше, чем для стальной арматуры.
Низкая жесткость некоторых видов композитной арматуры резко ограничивает её применение в строительстве.
Отсутствие пластичности
У композитной арматуры отсутствует площадка текучести и разрушение при растяжении носит хрупкий характер. В связи с этим невозможно изменить форму арматуры без нагрева.
Низкая теплостойкость
АСП теряет несущие свойства при 150°С, АБП — при 300°С (стальная арматура работает до 500°С).
Высокая вредность
При резке АСП образуется пыль, состоящая из тончайших стекловолоконных игл. Она загрязняет рабочее место, инструмент и средства защиты. Высок риск получения стеклянных заноз, повреждений глаз и дыхательных путей.
Стеклопластиковая арматура
Стеклопластиковая арматура (АСП)— композитная арматура, изготавливаемая из стекловолокна, придающего прочность, и термореактивных смол, выступающих в качестве связующего. Одним из плюсов стеклопластиковой арматуры являются малый вес и высокая прочность. Имея высокую прочность и коррозийную стойкость, является альтернативой арматуре из металла. Главным достоинством стеклополимерной арматуры считается свойственный ей высокий предел разрушающего воздействия — почти в 2,5 раза выше, чем у стали.
Базальтопластиковая арматура
Базальтопластиковая арматура (АБП) — композитная арматура, изготавливаемая из базальтового волокна и смолы. Существенным отличием данного строительного материала от перечисленных выше — является более высокая стойкость к агрессивным средам. Однако, несмотря на высокую огнестойкость базальтового волокна, жаропрочность базальтовой арматуры не отличается от стеклопластиковой, так как полимерная матрица не в состоянии выдержать температуры выше 160°С.
Применение
Композитная арматура применяется в промышленном и гражданском строительстве для возведения жилых, общественных и промышленных зданий, в малоэтажном и коттеджном строительстве для применения в бетонных конструкциях, для слоистой кладки стен с гибкими связями, для ремонта поверхностей железобетонных и кирпичных конструкций, а также при работах в зимнее время, когда в кладочный раствор вводятся ускорители твердения и противоморозные добавки, вызывающие коррозию стальной арматуры.
В дорожном строительстве применяется для сооружения насыпей, устройства покрытий, для элементов дорог, которые подвергаются агрессивному воздействию противогололёдных реагентов, для смешанных элементов дорог (типа «асфальтобетон — рельсы»). Также применяется для укрепления откосов дорог, в строительстве мостов (проезжая часть, ездовое полотно пролётных строений, опоры диванного типа), для берегоукрепления, в виде сеток в основание асфальта.
В России применение композитной арматуры с каждым годом увеличивается. Появляются крупные проектные и строительные компании, массово использующие в строительстве композитную арматуру. Этому способствует появление нормативных документов: ГОСТ 31938-2012, СНиП 52-01-2003, СП.
ПКА и АНК-С применяется в армогрунте, габионах, в креплении горных выработок стеклопластиковыми анкерами, крепление грунта по трассе проходки тоннелей, в буроинъекционных анкерных микросваях с тягой из стальной или неметаллической композитной арматуры, закрепляемой в скважине путём инъекции цементного раствора.
Стеклопластиковая арматура рекомендована для применения в качестве рабочей арматуры в бетонных конструкциях, используемых в районах с сейсмичностью 7-9 баллов.
Для несущих элементов погружных и буроинъекционных нагелей возможно применение АНК взамен следующих видов стальной арматуры: — горячекатаная арматурная сталь периодического профиля класса АIII (A 400), AIV (A 600), AV (A 800) по ГОСТ 5781; — термомеханически упрочненная арматурная сталь периодического профиля класса Ат400с, Ат500с, Ат600, Ат600с, Ат800 по ГОСТ 10884; — сталь арматурная винтового профиля по ТУ-14-2-686-86, ТУ-14-1-5492-2004.
АНК может быть использована для укрепления грунтового основания под различными строительными конструкциями, в т.ч. под водопропускными сооружениями, заложенными в теле насыпей различного назначения.
Технологии изготовления
Метод «Needletrusion»
НИИЖБ разработал новый способ безфильерного изготовления композитной арматуры периодического профиля – метод нидлтрузии.
При таком способе производства стержень, состоящий из волокнистых нитей, пропитанных полимерным связующим, сначала разделяют на отдельные части, пропускают по раздельным каналам, после чего вновь соединяют с одновременной спиральной оплеткой и натягом обмоточного жгута, внедряющегося в пучок волокон. Авторами получены патенты на технологию производства арматуры.
Арматура, изготовленная методом нидлтрузии, имеет высокие анкерующие свойства в бетонной среде, надежное крепление спиральной обмотки на силовом стержне, а также высокие физико-механические свойства.
Метод «Planetrusion»
Технология изготовления неметаллической арматуры способом безфильерной протяжки.
Метод «Pulltrusion»
Технология формирования и отверждения пропитанных полимерным связующим волокон стержня протяжкой через систему фильер с постепенно уменьшающимся сечением.
Характеристики композитной арматуры
Характеристики | Металлическая арматура класса А-III (А400) ГОСТ 5781-82 | Неметаллическая композитная арматура (АСП — стеклопластиковая, АБП — базальтопластиковая)
ГОСТ 31938-2012 |
---|---|---|
Материал | Сталь 35ГС, 25Г2С, 32Г2Рпс | АСП — стеклянные волокна диаметром 13-16 микрон связанные полимером;
АБП — базальтовые волокна диаметром 10-16 микрон связанные полимером |
Удельный вес | По строительным нормам | Легче металлической арматуры |
Временное сопротивление при растяжении, МПа | 390 | 600-1200 — АСП (с увеличением диаметра временное сопротивление растяжению уменьшается, например АСП8-1200, АСП16-900, АСП20-700)
700—1300 — АБП |
Модуль упругости, МПа | 200 000 | 45 000-АСП
60 000-АБП |
Относительное удлинение, % | 0,195 | 2,2-АСП и АБП |
Характер поведения под нагрузкой (зависимость «напряжение-деформация») | Кривая линия с площадкой текучести под нагрузкой | Прямая линия с упруголинейной зависимостью под нагрузкой до разрушения |
Коэффициент линейного расширения αх×10-6°C-1 | 13-15 | 9-12 |
Плотность, т/м³ | 7,85 | 1,9-АСП и АБП |
Коррозионная стойкость к агрессивным средам | Разрушается с выделением продуктов коррозии | Нержавеющий материал первой группы химической стойкости |
Теплопроводность | Теплопроводна | Нетеплопроводна |
Электропроводность | Электропроводна | Неэлектропроводна — диэлектрик |
Выпускаемые профили | 6-80 | Россия: 4-20. Иностранные поставщики 6-40 |
Длина | Стержни длиной 6-12 м (унифицированный размер — в связи с требованием перевозки) | Любая длина по требованию заказчика |
Экологичность | Экологична | Экологична — не выделяет вредных и токсичных веществ |
Долговечность | По строительным нормам | Прогнозируемая долговечность не менее 80 лет |
Замена арматуры по физико-механическим свойствам (кроме величины удлинения под нагрузкой) |
|
|
Замена арматуры по величине удлинения под нагрузкой (одинаковое удлинение под одинаковой нагрузкой, в пределах упругой деформации стальной арматуры) |
|
|
> См. также
- Композитные гибкие связи
- Стеклопластик
- Арматура
Примечания
- Использование композитной стеклопластиковой арматуры для фундамента
- Фролов Н. П. Глава II. Технология стеклопластиковой арматуры // Стеклопластиковая арматура и стеклопластбетонные конструкции. — 1-е изд. — М.: Стройиздат, 1980. — С. 20. — 104 с.
Ссылки
- ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
- ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
- Найти и оформить в виде сносок ссылки на независимые авторитетные источники, подтверждающие написанное.
- Подтвердить значимость предмета статьи согласно критериям значимости.
Пожалуйста, после исправления проблемы исключите её из списка параметров. После устранения всех недостатков этот шаблон может быть удалён любым участником.
Вся, правда, о стеклопластиковой арматуре
Стеклопластиковая арматура – это современная разработка, позволяющая значительно облегчить фундаментные и бетонные работы. Метод новый, поэтому при выборе важно знать его характеристики, достоинства и недостатки в сравнении с металлической арматурой.
АКС – что это, ее строение и внешний вид
Композитная арматура – это круглый пруток с накатанными ребрами жесткости. Выполняется из стекловолокна. Выпускается различным сечением. ЕЕ диаметр, в зависимости от требуемой прочности изделий, может изменяться с 4 мм до 18мм. Заготовки могут нарезаться отрезками до 12 м.
Для удобства транспортировки применяется скручивание арматуры, если ее сечение диаметром до 10 мм. Дополнительная прочность достигается использованием для производства непрерывного волокна стеклопластика. Данный способ зарубежные производители называют полимерным оборудованием.
В наших документах стекловолоконная армирующая деталь обозначается аббревиатурой АКС. Арматура из стеклопластика, выполняется из 2 основных деталей:
- основная деталь – это центральный ствол. Выполняется параллельно расположенных нитей из стекловолокна. Для их соединения применяется полимерная смола. Такое устройство, придает изделию дополнительную прочность;
- наружные витки или обсыпка для лучшей стыковки с бетоном. Наносятся в виде нескольких спиралей по всей длине основного ствола. Применяется два способа изготовления витков – это порошкового напыление и двунаправленная навивка ребер. Композитная арматура выпускается в различных видах центрального прутка. Косичка, выполненная из углепластика один из видов данной детали.
Физические свойства и материалы, используемые при производстве армирующих изделий
Основные характеристики получены после целого ряда научных изысканий и внедрения новейших разработок. Некоторые свойства, позволяют использовать ее для армирования в жилищном и промышленном строительстве:
- небольшой вес изделий – стальная арматура тяжелее на порядок (в 9 раз);
- не подвергается разрушению от коррозии, воздействию кислот, щелочей. По этому показателю арматура из металла уступает на 10 пунктов;
- низкий уровень теплопроводности. При обустройстве фундаментов и плит перекрытия, возможность нарушения теплоизоляции из-за мостиков холода сводится к 0.
- легкая и пластичная – это качество упрощает ее доставку и производство работ;
- не проводит электричество, не поддается действию блуждающих токов;
- благодаря пластичности принимает любую форму, не требуется использовать сварку и отрезные станки.
Благодаря этим характеристикам, армирование фундамента стеклопластиковой арматурой становится оправданной как в производственном, так и в экономическом плане. Многое в этом вопросе решает материал, используемый для производства АСП. Промышленность выпускает композитную неметаллическую арматуру из нескольких видов современных пластиков. Они имеют основу из следующих материалов:
- Стеклопластиковая.
- Углепластиковая.
- Базальтопластиковая.
- Выполненные из арамида.
- Материал, созданный на основе стеклоармированного полиэтилентерефталата.
Цена некоторых материалов не позволяет использовать их в массовом количестве. По этой причине наибольшую популярность имеет 2 вида материалов. Это стеклопластиковые и базальтопластиковые изделия. Основной ствол соткан из многих нитей материала. Соединяются они при помощи термоактивных синтетических смол.
Для надежного соединения прутка, наносится либо песчаная обсыпка, либо ствол обвивает несколько витков, идущих по спирали. При использовании стеклопластиковой арматуры, следует учитывать ее свойство незначительной растяжки в бетонном изделии. При этом будет очень слабый контакт с бетоном и произойдет отделение витков или абразивной обсыпки.
Изделия из базальтопластика не обладают надежного соединения с бетоном. Самую хорошую фиксацию дают изготовленные из углепластика витки, нанесенные на стеклопластиковый основной ствол. В этом случае происходит равномерное распределение нагрузки на всю деталь и нормальная фиксация прутка к бетонной массе.
Преимущества и недостатки использования
Отзывы строителей, позволяют признать следующие основные достоинства:
- малый вес изделий позволяет не только облегчить труд рабочих, но и делает конструкции достаточно легкими. Поэтому применяется для ячеистого бетона и других материалов, понижающих вес конструкции при сохранении высокого уровня надежности и прочности;
- металлическая, способна пропускать холод через мостики холода. Применение стеклопластиковой арматуры исключает такую возможность, особенно важно это достоинство при монолитном строительстве зданий;
- понижается расход материала при его упаковке в бухты. Плети выпускаются по 12 метров, что позволяет более экономно выполнить раскрой. Особенно важен данный пункт при частном строительстве, когда скрупулезно подсчитывается каждый потраченный рубль;
- повышает экономическую составляющую, возможность увязки без нахлестов и применения сварочных работ;
- композитная арматура способна долго служить и не терять своих свойств, но металлическая, уложенная в бетонной плите также не подвергается разложению;
- диэлектрические качества дают гарантию безопасного проживания в здании, но это достоинство спорное. Бетон сам является диэлектриком;
- высокий уровень сопротивления воздействия химических веществ важен при производстве фундаментных работ при низких температурах. В это время в бетон добавляются различные присадки;
- Не препятствует прохождению радиоволн. Это качество особенно важно при монолитном строительстве, металлическая арматура препятствует нормальной работе мобильной связи и прохождению радиосигнала. Использование композитной арматуры, сможет уменьшить уровень радиопомех в здании.
Недостатки у этих изделий тоже есть. Специалист, пользующийся этим материалом, может легко их назвать:
- Армирующий стеклопластик (асп) превышает по стоимости стальную арматуру. Но этот минус легко перекрывается возможностью применения более тонкой арматуры для аналогичного вида работ;
- подвержена деформации и уничтожению при высоких температурах, но вероятность такого воздействия внутри бетона нереальна;
- если используется стеклопластиковая арматура для фундамента с множеством поворотов, нет возможности загнуть детали для изгиба, но проблема решается легко. Достаточно взять отрезок стального прутка, изогнуть под нужным углом и связать с основной плетью;
- один из основных недостатков – это низкая упругость при изломе прутка. В этом случае стеклопластиковая арматура уступает стальной, но она лучше работает на растяжение. Из-за низкой сопротивляемости излому применение ее в капитальном строительстве несколько ограничена;
- при использовании ее в фундаменте и заливании бетона из миксера нужно быть предельно осторожным. Стеклоарматуру невозможно уложить в жесткий каркас и при большом давлении целостность его может нарушиться. Композитная сетка – это лучшее решение вопроса.
Как вязать стеклопластиковую арматуру, да проще чем металлическую. Для этого не требуется использовать различные крючки. ЕЕ связывают самозатягивающимися пластиковыми хомутами. Операция простая и требует минимум знаний и инструмента.
Рассмотрев достоинства и недостатки, нельзя однозначно ответить на вопрос, какая лучше — легкая пластиковая или жесткая стальная. Подвластно это только инженерам – строителям.
Сфера использования и основные виды армирующих прутков
Данные изделия подразделяются не только по внешнему виду и способу нанесения ребер жесткость. Основной классификацией является сфера использования прутков:
- рабочая;
- распределительная;
- монтажная;
- выпускаемую для укрепления изделий и конструкций из бетона.
Налажено производство различных изделий, в зависимости от поставленных задач для арматуры в строительстве:
- отдельных, разных по размерам, плетей;
- армирующие сетки;
- в зависимости от размеров, выпускаются различные по конструкциям и габаритам каркасы.
При небольшом сроке применения, композитная арматура, используется различными строительными организациями. Применяется для изготовления дренажных колодцев, бетонных стен, производится армирование ленточного фундамента стеклопластиковой арматурой. Широко применяется при строительстве дорог.
С ее помощью армируют полотно, насыпи, основания автотрасс, хорошо укрепляют кирпичную и блочную кладку стен. Широкое применение получил этот материал и в частных домовладениях и для обустройства различных теплиц и парника, для армирования небольшого фундамента. Такие конструкции легкие, простые в монтаже и при их разборке.
Добавляет популярность материалу, его простота в транспортировке и работе. Для доставки не требуется заказывать грузовой автомобиль, доставить можно на легковом авто.
Анализ и сравнение основных параметров двух типов армирующих материалов
Получить полный и аргументированный ответ на вопрос, какая арматура лучше, можно при тщательном сравнении основных параметров пластиковой и металлической арматур.
Свойства материалов | Стальная арматура | Стеклопластиковая композитная |
Упругость и пластичность | Металл обладает достаточно высоким уровнем этих свойств материала | Стеклопластиковый ствол имеет высокий уровень упругости |
Предел прочности | Стальная арматура по этому свойству уступает пластиковой. Данная величина у этого материала равна 390 мПа. | Стеклопластиковые нити имеют большое преимущество. Прочность материала равна 1300 мПа. |
Коэффициент теплопроводности | В этом вопросе металл, значительно проигрывает сопернику. Данный коэффициент равен 46 Вт/(м*К). | Эта величина намного меньше, чем у стали и она равна 0,35 Вт/(м*К). |
Плотность материала | По этой характеристики предпочтительней стальные прутки. Их плотность равна 7800 кг/м3. | Здесь стеклопластик значительно проигрывает стали. Его плотность равна 1900кг/м3. |
По стойкости пластика к коррозии и химическим веществам он предпочтительней стального. Также лучше этот материал по уровню электробезопасности и не препятствованию радиоволн в помещение. Решить какой материал предпочтительней, в общем, не сможет ни один специалист.
Только выполнив и других элементов здания и сравнив его с расчетом конструкции с применением стальной арматуры можно получить аргументированный ответ. И только после этого армируем детали здания и бетонных изделий спокойно и с уверенностью в выбранном материале.
В заключение необходимо отметить.
Опыт работы с данным типом армирования появился в строительстве несколько десятков лет назад. Несмотря на это, метод значительно укрепился на рынке материалов для выполнения бетонных работ. Область применения стеклопластиковой арматуры достаточно широкая.
Это изготовления парников на крестьянском подворье, малоэтажное строительство, использование при строительстве автомагистралей. В каждой из этих областей, потребитель получает надежную и легкую конструкцию при минимальных затратах сил и средств.
